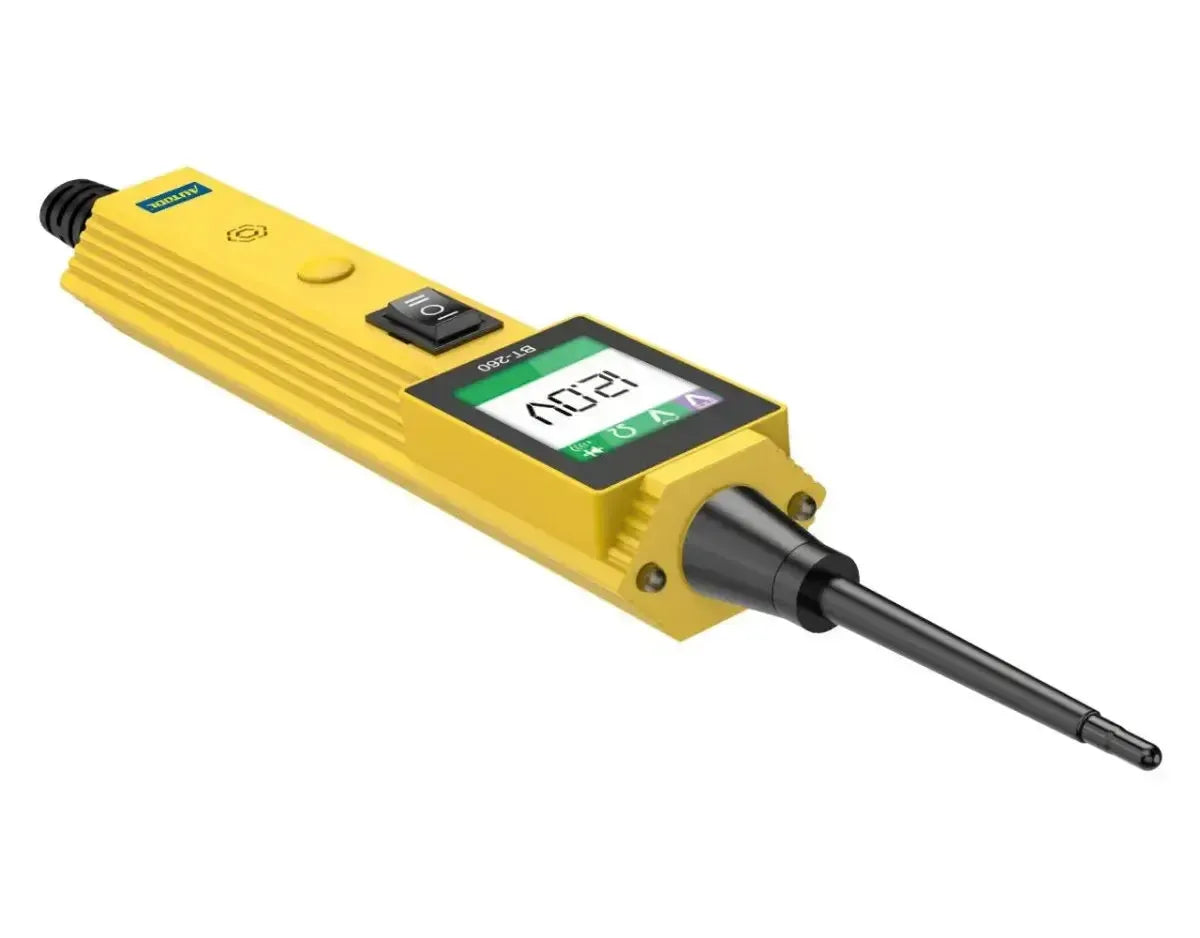

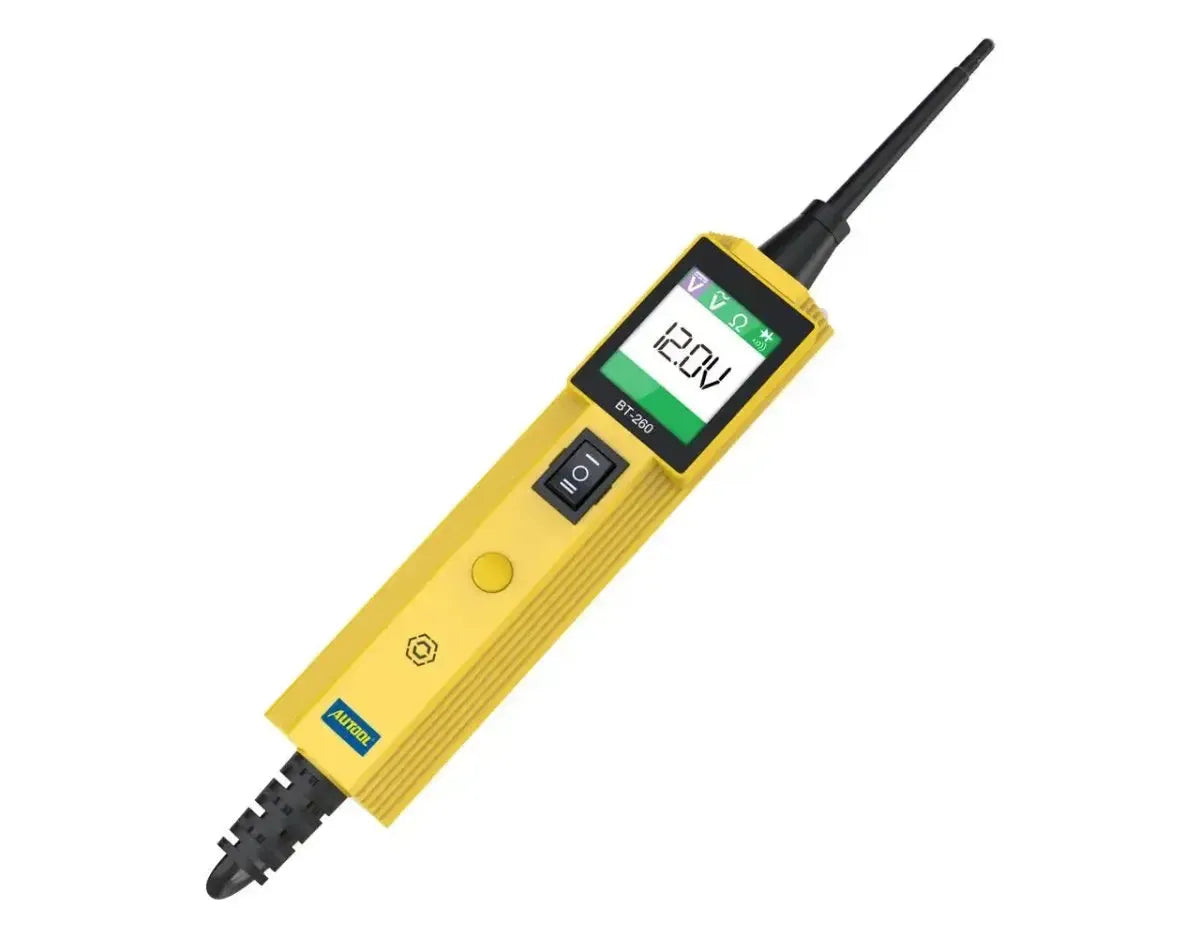

Der Autool BT260 Stromprüfer ist für die Diagnose von Elektrosystemen in Pkw, Nutzfahrzeugen und Landmaschinen konzipiert. Mit einem breiten Messbereich von 0 bis 65V eignet sich dieses Gerät für 12V-, 24V- und 48V-Systeme. Der Tester wird direkt über die mitgelieferten Batterieklemmen oder den 12V-Zigarettenanzünder des Fahrzeugs versorgt, wodurch interne Batterien überflüssig werden. Das Gerät wurde speziell entwickelt, um schnell Kurzschlüsse, Drahtbrüche und Übergangswiderständen in komplexen Fahrzeugnetzwerken zu erkennen, ohne manuell externe Versorgungskabel verlegen zu müssen.
Bei der Diagnose misst der Stromprüfer Spannungssignale über die integrierte Kupfersonde, kombiniert mit der zusätzlichen Masseklemme für einen geschlossenen Stromkreis. Neben passiven Messungen bietet das Gerät die Möglichkeit, Komponenten wie Kühlrippen, Relais und Scheibenwischermotoren direkt anzusteuern, indem manuell Plus oder Masse zugeführt wird über den integrierten Kippschalter. Ein Polaritätsanzeiger mit LED-Beleuchtung zeigt den Status des Stromkreises sofort an, während das beleuchtete LCD-Farbdisplay genaue Messwerte für Gleichspannung, Wechselspannung und Widerstand anzeigt. Bei Kurzschluss oder Überlastung greift der automatische Stromschutz sofort ein, um sowohl den Tester als auch die Fahrzeugelektronik zu schützen, woraufhin das Gerät automatisch neu startet.
VORTEILE
HINWEISE
Anwendung und Funktionalität
Der Autool BT260 bietet mehrere Messmodi für effizientes Testen und Diagnostizieren von Fahrzeugelektronik und Sensoren.
- Gleichspannungsmessung: Messen Sie Batteriespannung und Stromversorgungsleitungen in einem Bereich von 0 bis 65V mit einer Auflösung von 0,1V. Wird verwendet, um Gleichstrom- und Schaltkreise zu überprüfen.
- Wechselspannungsmessung: Erfasst maximale und minimale Spannungswerte einschließlich Frequenz und Tastverhältnis. Dies ist essentiell zur Überprüfung von Kurbelwellensensoren, Lichtmaschinen-Welligkeit und PWM-gesteuerten Signalen.
- Widerstandsmessung: Messen Sie den tatsächlichen Widerstandswert zwischen Testsonde und Masseklemme von 0 bis 200 kΩ, um schlechte Massekontakte, Korrosion oder innere Drahtwiderstände zu erkennen.
- Diodentest: Überprüft die Durchlass- und Sperrrichtung von Dioden im Stromkreis – praktisch zur Diagnose von Blockierdioden in Sicherungskästen und Lichtmaschinen.
Spezialfunktionen und Möglichkeiten
Neben den Standard-Messfunktionen ist dieses Prüfgerät mit aktiven Funktionen ausgestattet, die die Fehlersuche beschleunigen.
- Komponentenaktivierung: Mit dem physischen Schalter leitet der Techniker Batteriespannung oder ein Massasignal direkt zur Testsonde. So lassen sich Aktuatoren, Anlassermotoren und Leuchten unmittelbar auf Funktion prüfen.
- Polaritäts- und Kontinuitätserkennung: Bietet direkte visuelle Rückmeldung durch die rote LED für Plus oder die grüne LED für Masse. Bei vollständiger Durchverbindung von 0,0Ω ertönt zusätzlich ein akustisches Signal für blinde Verdrahtungsprüfungen.
- Signal- und Leitungsverfolgung: Macht Unregelmäßigkeiten in Signalformen sichtbar, beispielsweise bei MAP-Sensoren, und verfolgt Kabel oder Komponenten von der Sicherung bis zum Verbraucher, um Kurzschlüsse zu lokalisieren.
- Automatischer Kurzschlussschutz: Das Gerät ist thermisch geschützt mit einem Nennstrom von 1 bis 10A. Bei Überschreitung stoppt die Stromzufuhr sofort, was das Durchbrennen von Verdrahtung oder Sicherungen während des Tests verhindert.
Lieferumfang

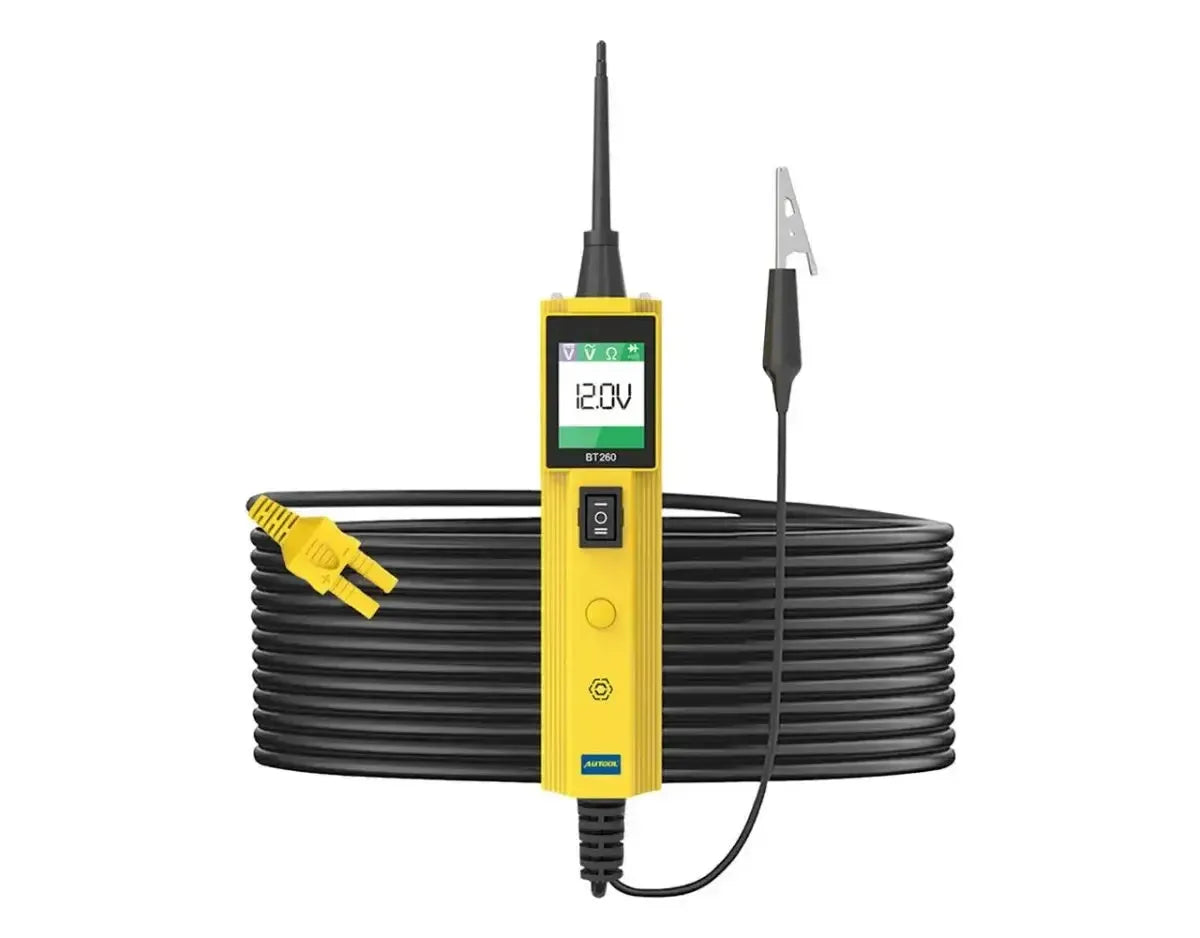

- 1x Autool BT260 Circuittester, inklusive fest angebrachtem Testkabel von 12 Metern

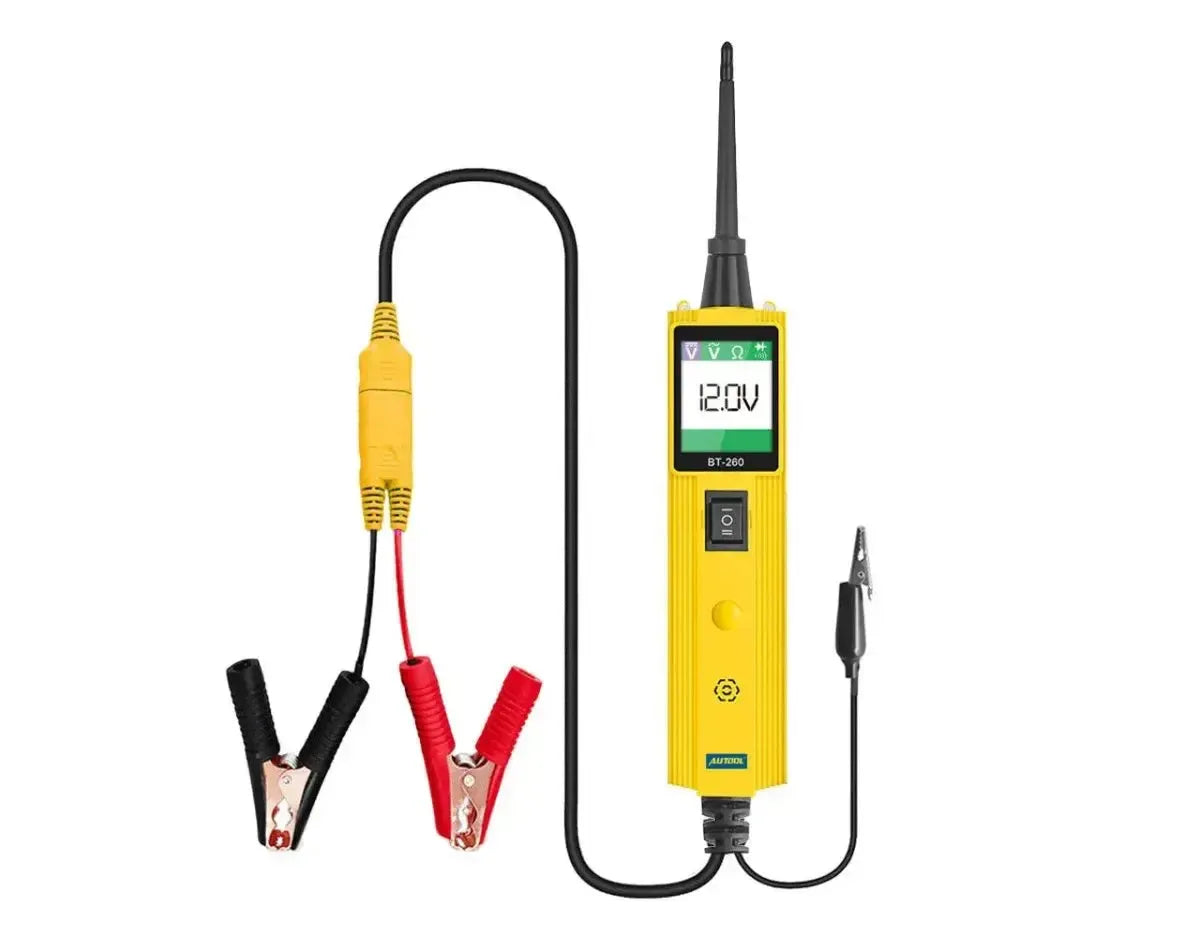

- 1x Batterieklemmen-Adapterkabel, rot und schwarz
- 1x 12V Zigarettenanzünder-Adapter
- 1x Schraubbarer Testsonde
- 1x Hartschalenkoffer zur Aufbewahrung
- 1x Benutzerhandbuch
Technische Spezifikationen
Allgemein
- Die Marke, die den Tester herstellt.Marke
- Autool
- Um welche Art von Gerät es sich handelt. Ein Schaltkreistester prüft Strom und Masse, ein Kabelsucher ortet Leitungen und Kurzschlüsse.Art des Testers
- Schaltkreistester
- An welche Bordspannung Sie den Tester anschließen können. Für Lkw benötigen Sie 24 V oder mehr.Geeignet für Systemspannung
- 0 bis 65 V
- Woher der Tester seinen Strom bezieht. Über Fahrzeugbatterie oder Stromkreis müssen Sie keine Batterien wechseln.Stromversorgung
- Über Fahrzeugbatterie
Messen
- Zwischen welchen Spannungen der Tester genau misst. Ein größerer Bereich ist bei schwereren Fahrzeugen nützlich.Messbereich Gleichspannung
- 0 bis 65 V
- Der kleinste Schritt, den der Tester bei der Spannung anzeigt. Je kleiner, desto präziser die Messung.Messauflösung Spannung
- 0,1 V
- Welche Widerstände der Tester messen kann, zum Beispiel von Sensoren oder Leitungen.Messbereich Widerstand
- 0 bis 200 kΩ
- Ob der Tester neben Gleichspannung auch Wechselspannung misst.Wechselspannung messen
- Ja
Testfunktionen
- Der Tester kann Strom an Bauteile wie einen Motor oder eine Lampe liefern, um deren Funktion zu prüfen.Komponenten aktivieren
- Ja
- Der Tester hilft, die Stelle eines Kurzschlusses oder Kabelbruchs zu finden. Das spart viel Suchaufwand.Kurzschluss und Kabelbruch orten
- Ja
- Prüft, ob eine Leitung oder Verbindung Strom durchlässt.Durchgangsprüfung
- Ja
- Zeigt an, ob an einem Anschluss Plus oder Minus anliegt.Polarität prüfen
- Ja
- Prüft, ob eine Diode Strom nur in eine Richtung durchlässt.Diodentest
- Ja
Display und Bedienung
- Wie groß das Display ist, gemessen von Ecke zu Ecke. Ein größeres Display lässt sich leichter ablesen.Bildschirmdiagonale
- 1,7 Zoll
- Der Tester gibt einen Piepton aus, sodass Sie nicht ständig auf das Display schauen müssen.Akustisches Signal
- Ja
Sicherheit
- Gegen welche Fehler sich der Tester und das Fahrzeug schützen. Das verhindert Schäden bei falschem Anschluss.Schutzfunktionen
- Überstrom
- Kurzschluss
Abmessungen und Gewicht
- Wie lang das Prüfkabel ist. Mit einem langen Kabel erreichen Sie auch die Rückseite eines Fahrzeugs.Kabellänge
- 12 m
Weitere Spezifikationen
- Wechselspannungsmessbereich
- 0 - 65V
- Nennstrom bei Schutz
- 1 - 10A
- Display
- 1,7-Zoll-LCD-Farbdisplay mit Hintergrundbeleuchtung
- Länge Messspitze
- 42 mm
- Abmessungen Tester, L x B
- 253 mm x 32 mm
