Ähnliche Produkte entdecken: BDM-Frame, Eeprom-Adapter
AsTools  |  SKU: A0080

Adapterset (22-teilig) für ECU-Programmierung | Zubehör

1 Bewertung
€35,95 inkl.
€29,71 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

Deze 22-delige adapterset is bedoeld voor het uitlezen en programmeren van regeleenheden (ECU's) op de werkbank. Elke adapter past op de contactpunten van een bepaalde ECU-familie, zodat u in één keer contact maakt met de BDM-, JTAG- of bootaansluiting op de print, zonder te solderen en zonder losse sondes te hoeven richten.

De set dekt de gangbare families van Bosch (waaronder Tricore EDC17/MED17), Delphi, Denso, Magneti Marelli, Siemens/Continental (PCR2.1), TRW en Toyota (NEC76F). De adapters zijn groene printplaatjes van ongeveer 60 mm breed en worden gebruikt in een BDM-frame, samen met een programmeur zoals KESS, K-TAG, FGTech of een Dimsport-tool. Frame en programmeur zitten er niet bij.

PLUSPUNTEN

✔22 adapters in één set — De meest voorkomende ECU-families zonder losse aanschaf.
✔Zonder solderen — De print van de ECU blijft onbeschadigd.
✔BDM, JTAG en boot — Ook voor Denso-boot- en AUD-modus en de ST10-bootloader.
✔Sneller plaatsen — Eén adapter op de print in plaats van losse sondes richten.

AANDACHTSPUNTEN

✕BDM-frame nodig — De adapters werken alleen in combinatie met een BDM-frame.
✕Programmeur niet inbegrepen — KESS, K-TAG, FGTech of een Dimsport-tool heeft u zelf nodig.
✕Voeding apart — Bij sommige ECU's (o.a. Siemens, Delphi, Marelli) sluit u +12 V en massa los aan.
✕Vakkennis vereist — Een verkeerde adapter of plaatsing kan de ECU beschadigen.

Toepassingen en functionaliteiten

De adapterset is bedoeld voor chiptuners, ECU-specialisten en werkplaatsen die regeleenheden buiten het voertuig uitlezen, programmeren of klonen via een BDM-frame.

Toepassingen

  • ECU uitlezen: Een back-up van de software maken op de werkbank.
  • ECU programmeren: Aangepaste of herstelde software terugschrijven.
  • ECU klonen: Gegevens overzetten naar een vervangende regeleenheid.
  • Dataherstel: Een ECU uitlezen die via OBD niet meer reageert.

Aansluitmethoden

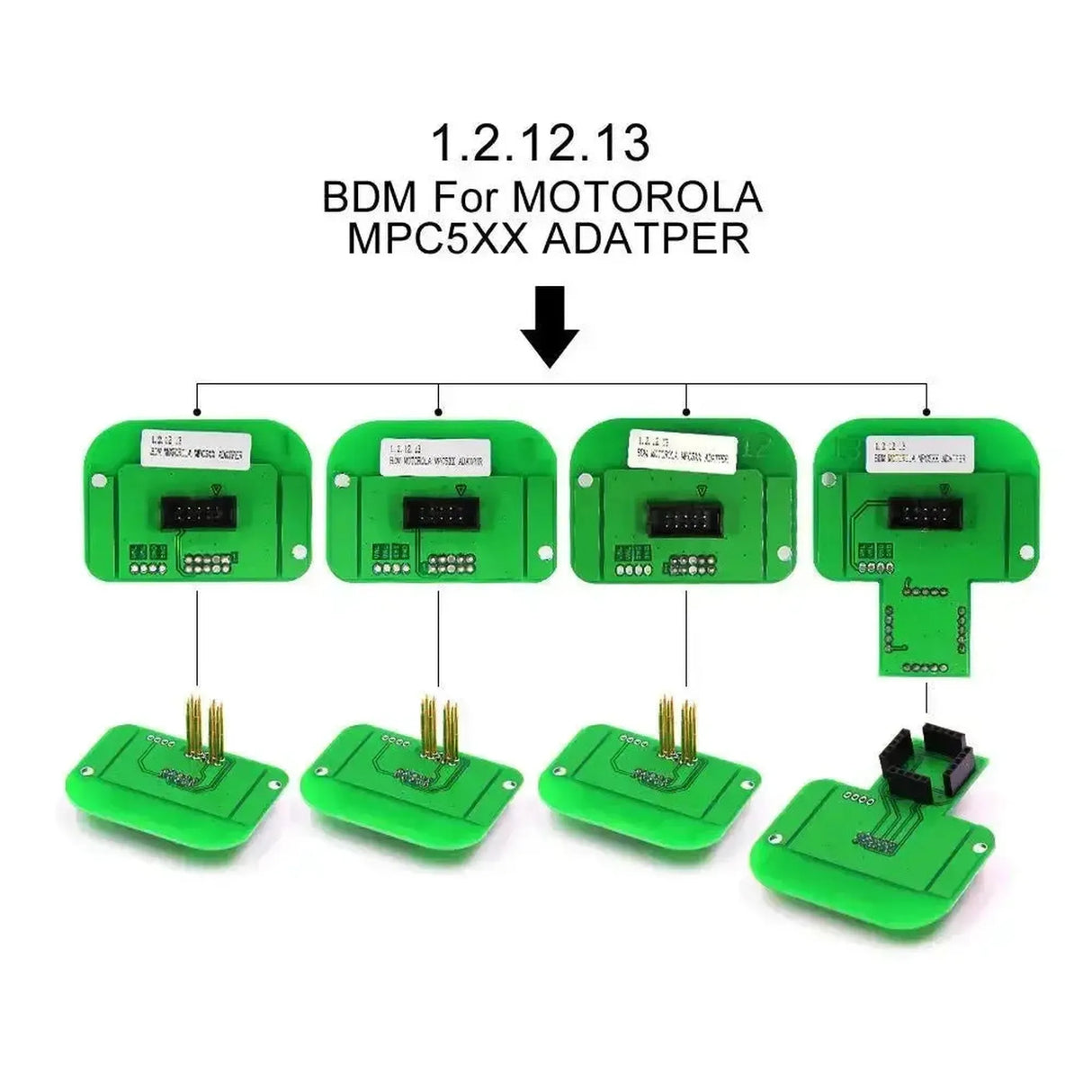

  • BDM: Background Debug Mode, onder meer Siemens, Marelli en EDC7.

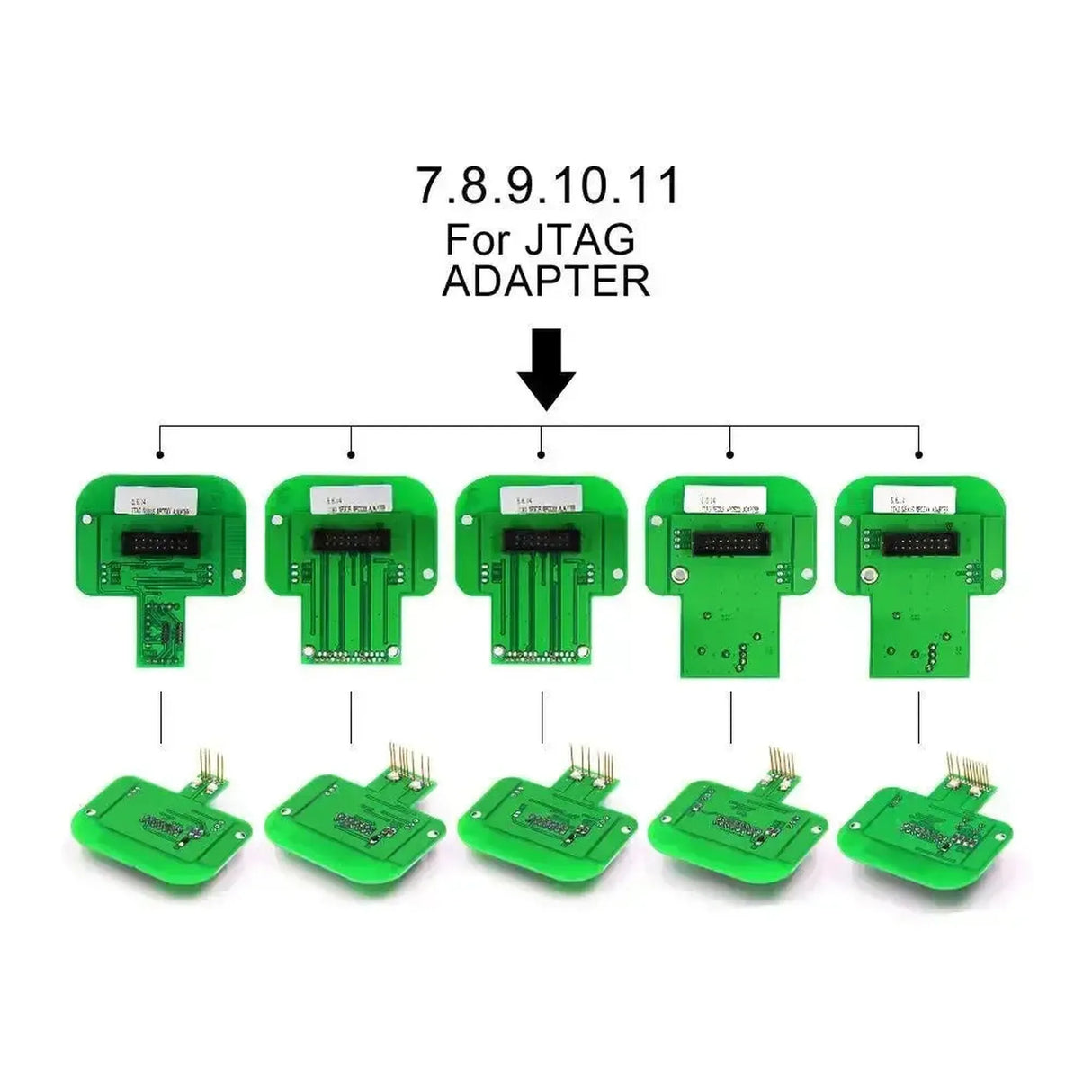

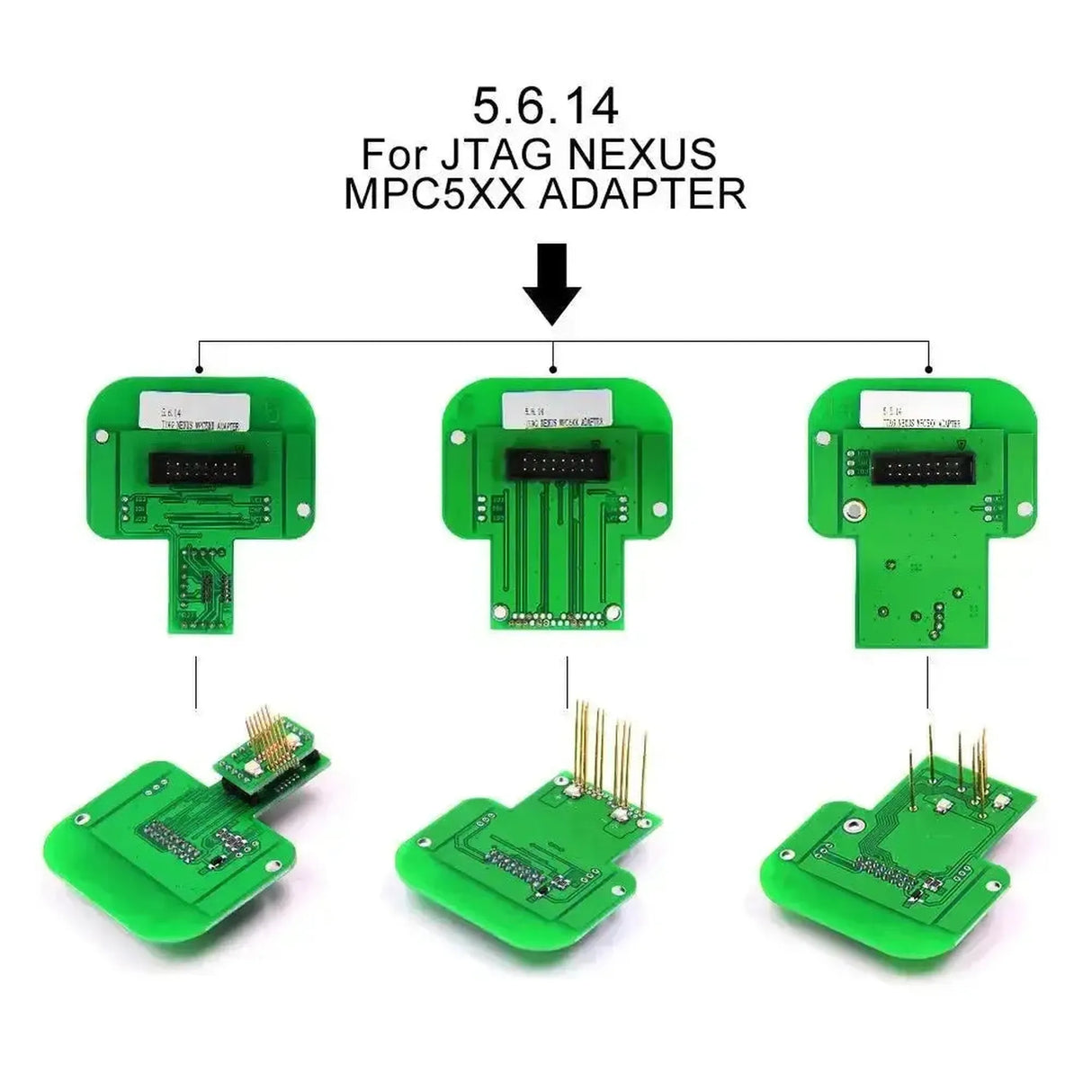

  • JTAG en Nexus: Onder meer Delphi en Marelli MPC55xx en TRW MPC5xx.
  • Boot en AUD: Denso CN1 tot CN3, en de ST10-bootloader.

Zo gebruikt u hem

  1. Adapter kiezen: Kies de adapter die bij de ECU-familie en het processortype hoort.
  2. ECU plaatsen: Leg de geopende ECU in het BDM-frame.
  3. Adapter zetten: Plaats de adapter op de contactpunten van de print.
  4. Voeding aansluiten: Sluit de programmeur aan en, waar nodig, apart +12 V en massa.
  5. Lezen of schrijven: Start het uitlezen of programmeren in de software van de programmeur.

Speciale functies en mogelijkheden

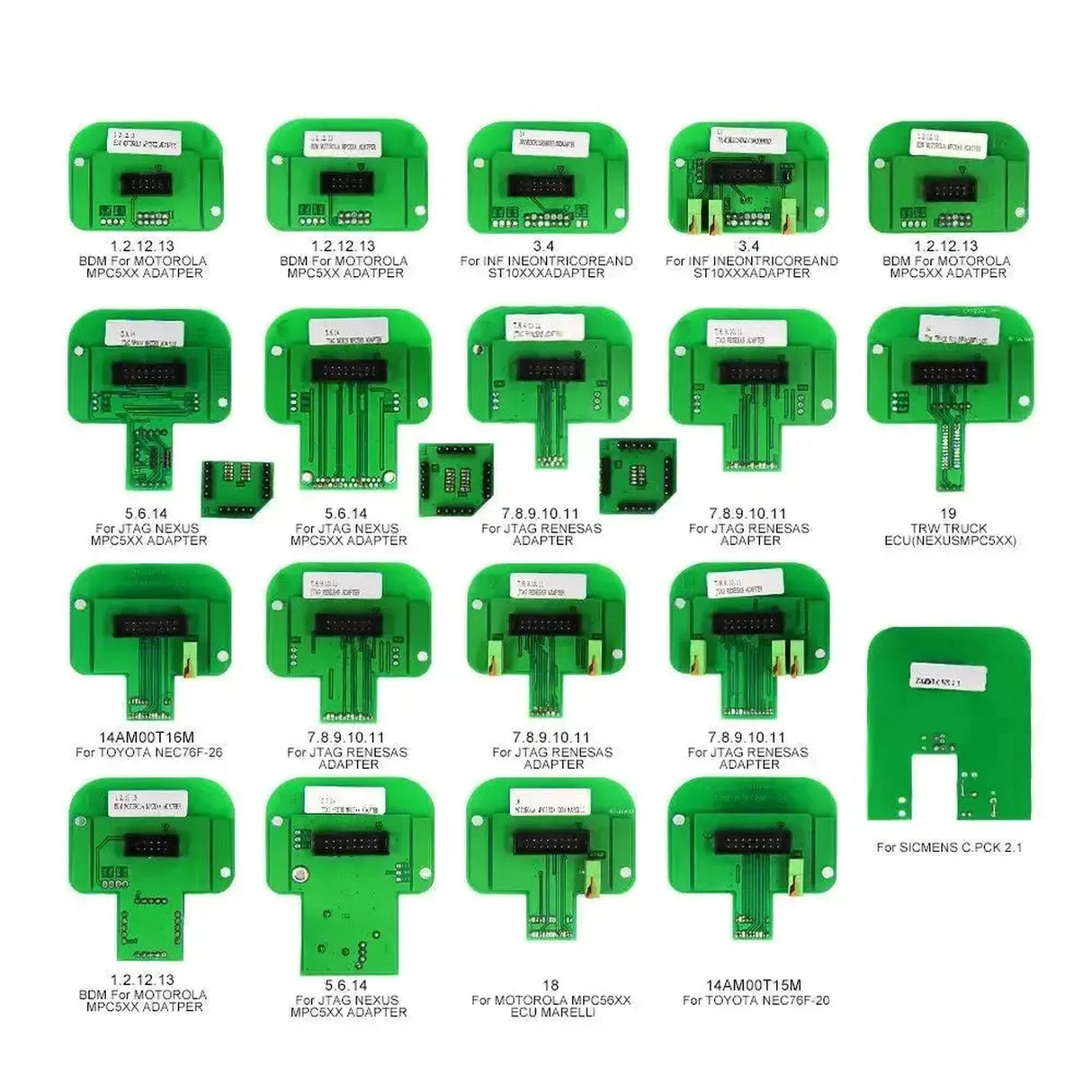

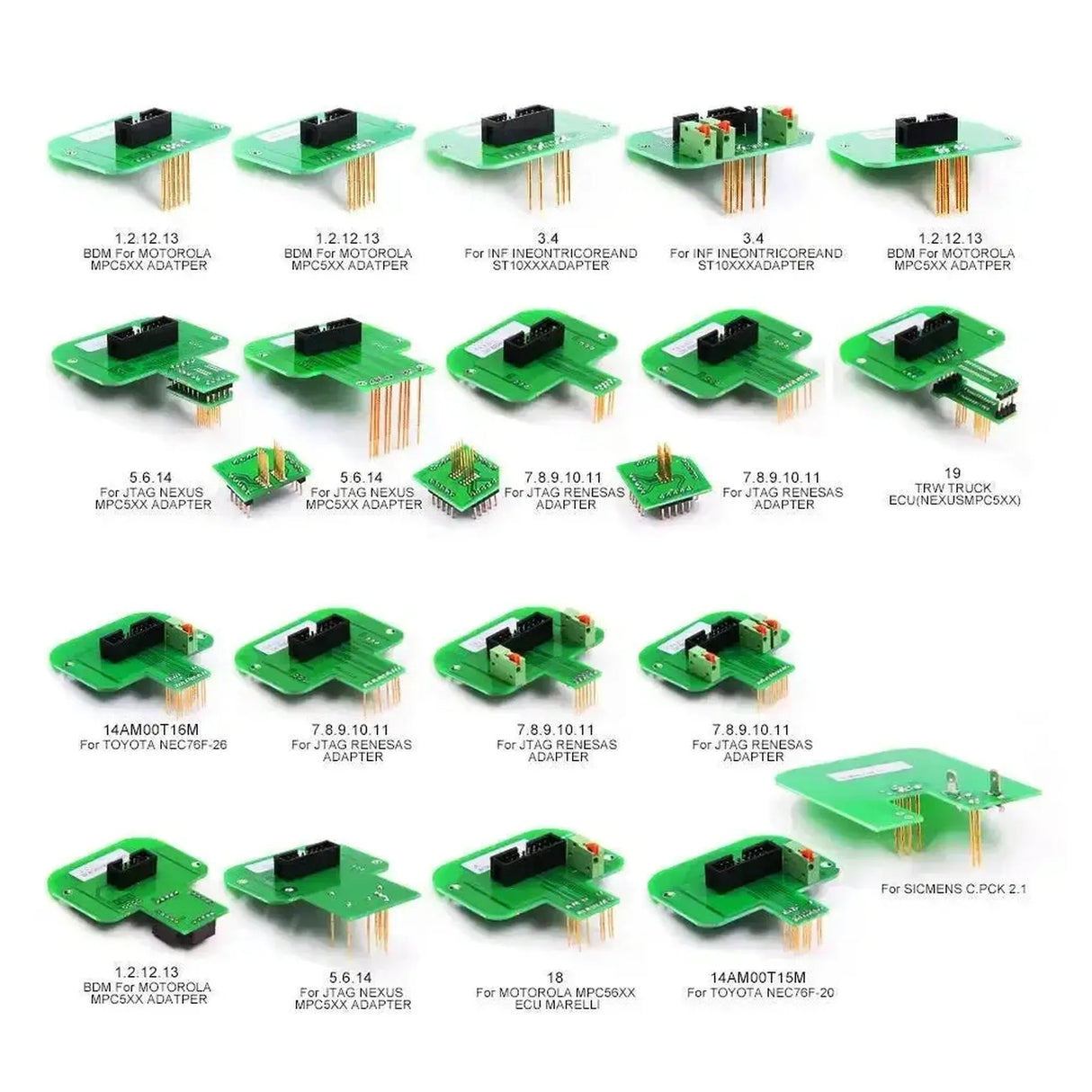

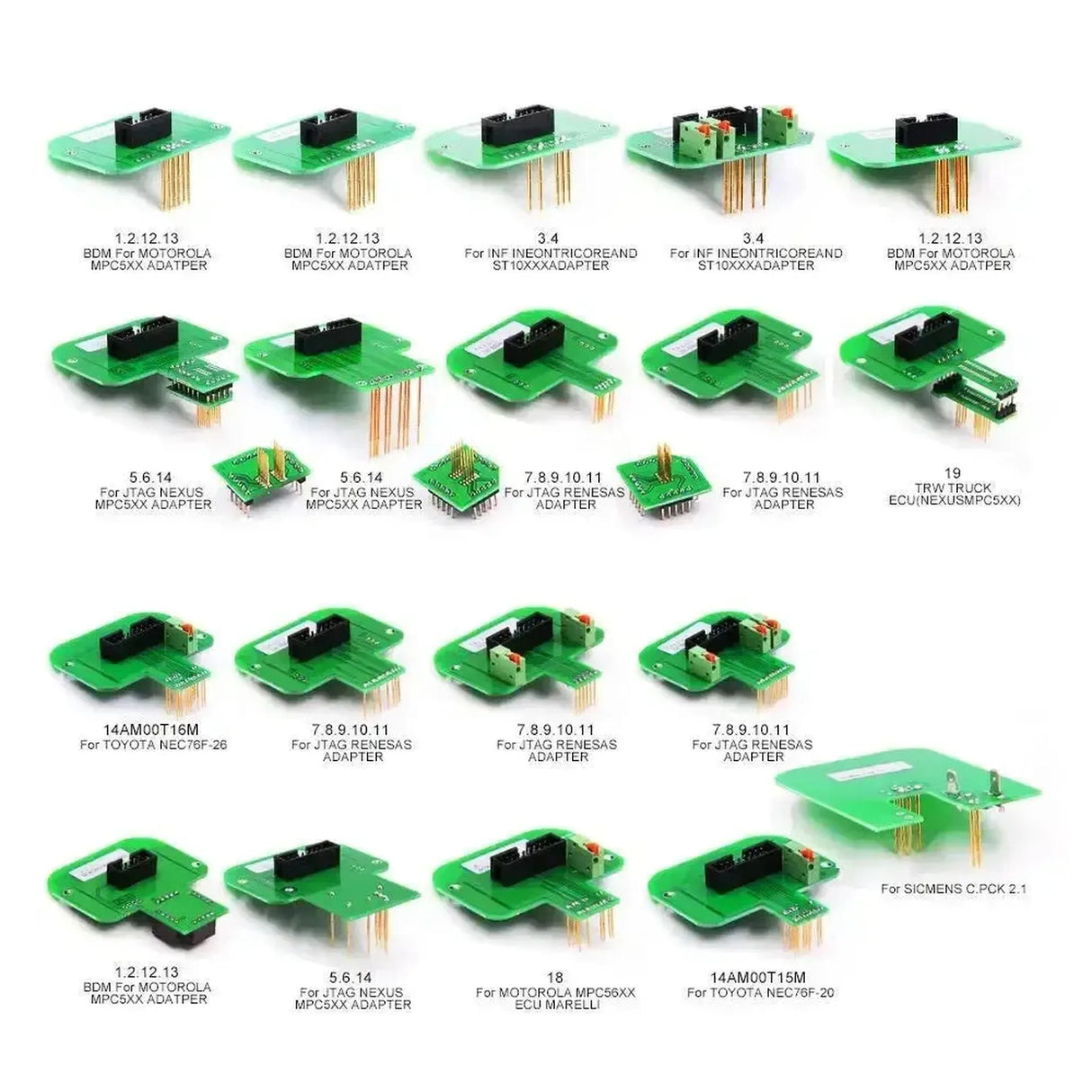

De set bevat adapters voor de volgende ECU-families en aansluitingen:

  • Bosch: Bosch-adapter en Infineon Tricore EDC17/MED17
  • Delphi: DCM, DCI en MPC55xx via JTAG
  • Denso: CN1, CN2 en CN3 in boot-modus, CN1 en CN2 in AUD-modus
  • Magneti Marelli: MPC55xx via JTAG, MPC/SPC56xx en BDM-inzetstuk
  • Siemens/Continental: BDM-inzetstuk en PCR2.1 (VAG 1.6 TDI)
  • EDC7: BDM-inzetstuk
  • TRW: Nexus MPC5xx
  • Toyota: NEC76F-20 en NEC76F-26
  • ST10xx: Bootloader
  • Lotus: NexusEFI T6
  • Basisadapter: Raster 1,27 mm

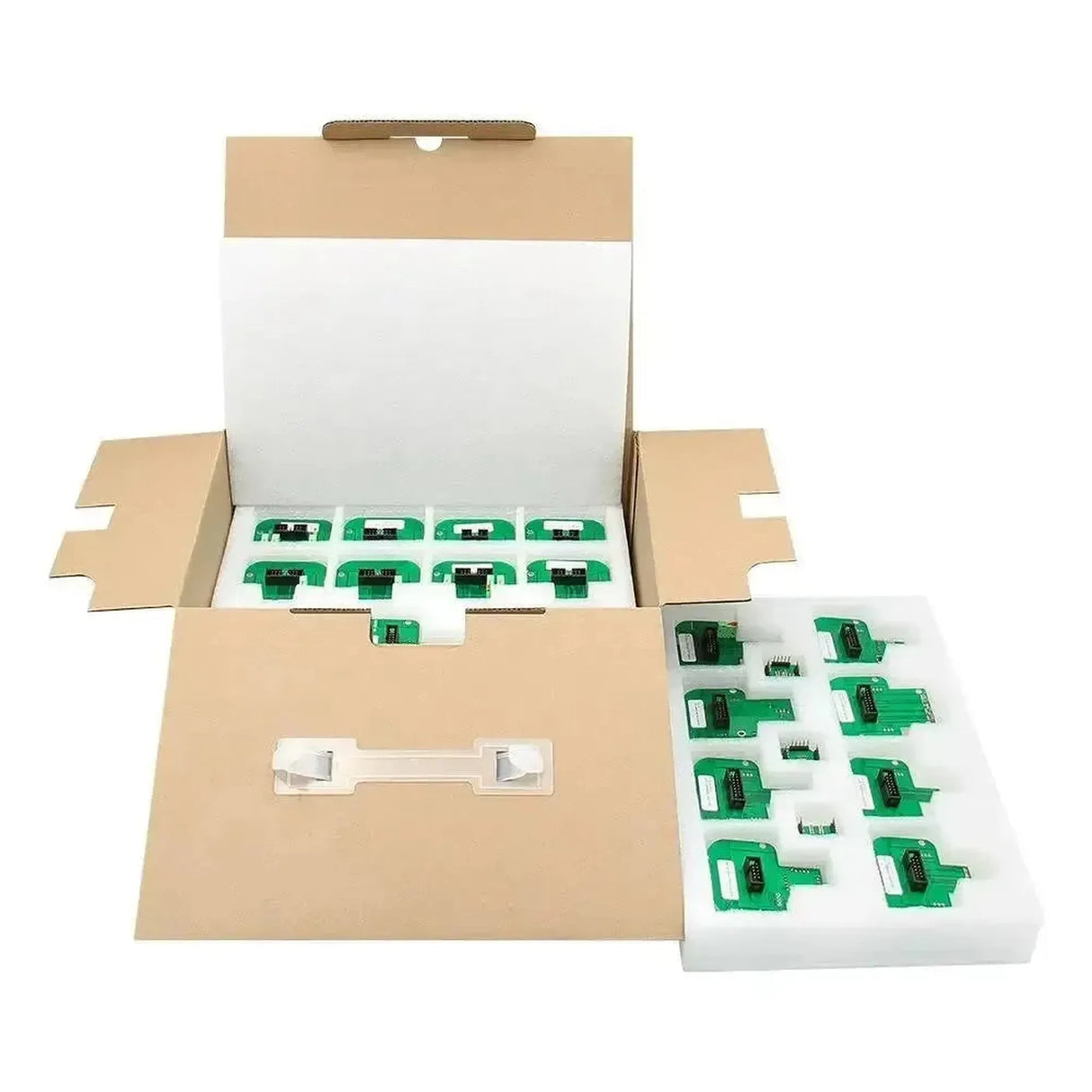

Verpakkingsinhoud

  • 22x BDM-adapters voor ECU-programmering
💡
Goed om te weten: Bij Bosch-ECU's gaat de voeding via de adapter. Bij onder meer Siemens, Delphi en Marelli niet: sluit daar +12 V en massa apart aan op de ECU, anders start de communicatie niet.

Technische Spezifikationen

Allgemein

Der Hersteller des Adaptersets.Marke
AsTools
Um welche Art von Adapter oder Set es sich handelt. So erkennen Sie sofort, wofür er gedacht ist.Adaptertyp
BDM-Adapterset
Mit welchen ECU-Programmiergeräten Sie die Adapter verwenden können. Prüfen Sie, ob Ihr Gerät aufgeführt ist.Geeignet für Programmiergeräte
  • KESS
  • K-TAG
  • FGTech
  • Dimsport
Wie der Adapter eingesetzt wird, zum Beispiel in einem Rahmen. So wissen Sie, ob Sie zusätzliche Teile benötigen.Verwendung
In einem BDM-Rahmen

Anschluss

Auf welche Weisen Sie das Steuergerät auslesen oder programmieren können. Jedes ECU erfordert eine bestimmte Methode.Arbeitsmethoden
  • BDM
  • JTAG
  • Nexus
  • Boot
  • AUD
Von welchen Herstellern Sie Steuergeräte anschließen können. Prüfen Sie, ob die von Ihnen bearbeiteten ECUs enthalten sind.ECU-Marken
  • Bosch
  • Delphi
  • Denso
  • Magneti Marelli
  • Siemens Continental
  • Toyota
  • TRW
  • Lotus
Wie viele Adapter im Set enthalten sind. Mehr Adapter bedeuten, dass Sie mehr Arten von Steuergeräten anschließen können.Anzahl Adapter
22 Adapter

Anwendungen

Ob Sie die Daten eines Steuergeräts auf ein anderes kopieren können. Praktisch beim Austausch eines defekten ECU.ECU klonen

Weitere Spezifikationen

ECU-families
Bosch (Tricore EDC17/MED17), Delphi, Denso, Magneti Marelli, Siemens/Continental, TRW, Toyota
Uitvoering
Groene printplaat, ca. 60 mm breed, 2 mm dik
Geschikt voor
KESS, K-TAG, FGTech, Dimsport en vergelijkbare programmeurs
