AsTools  |  SKU: A0141-2

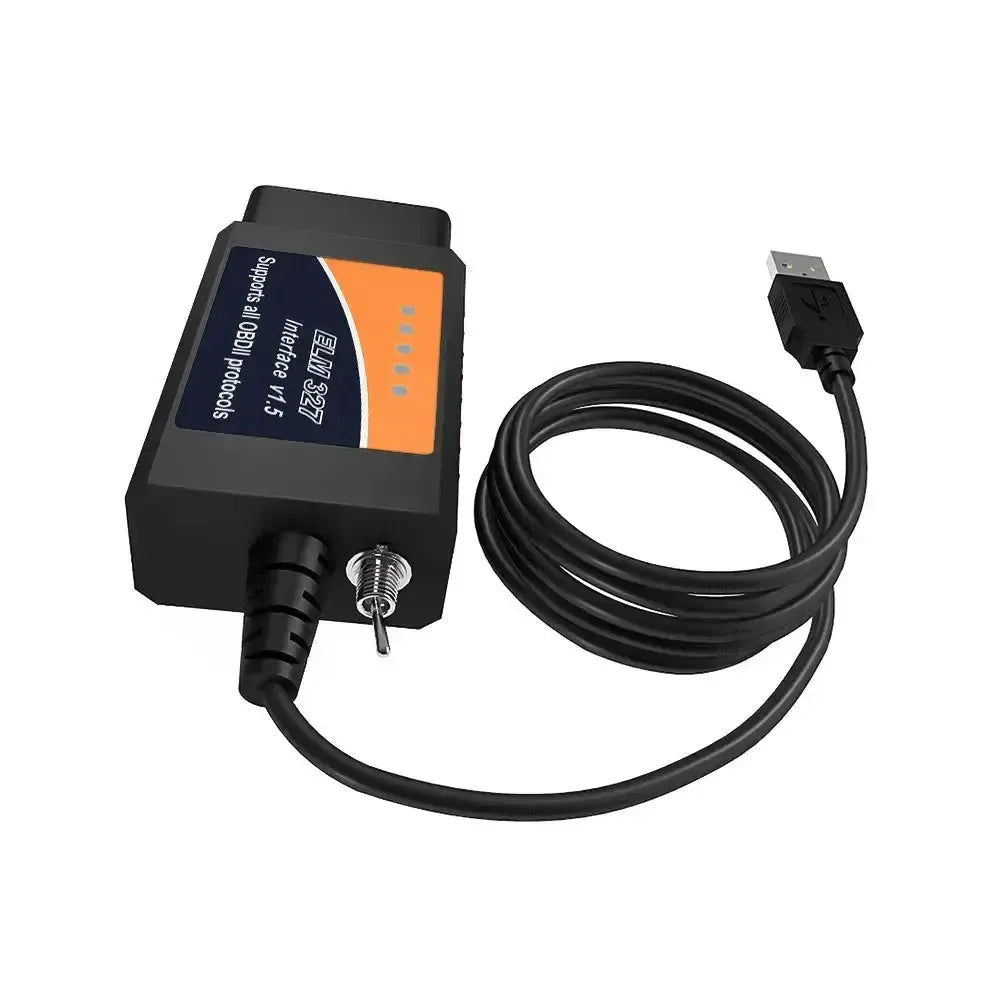

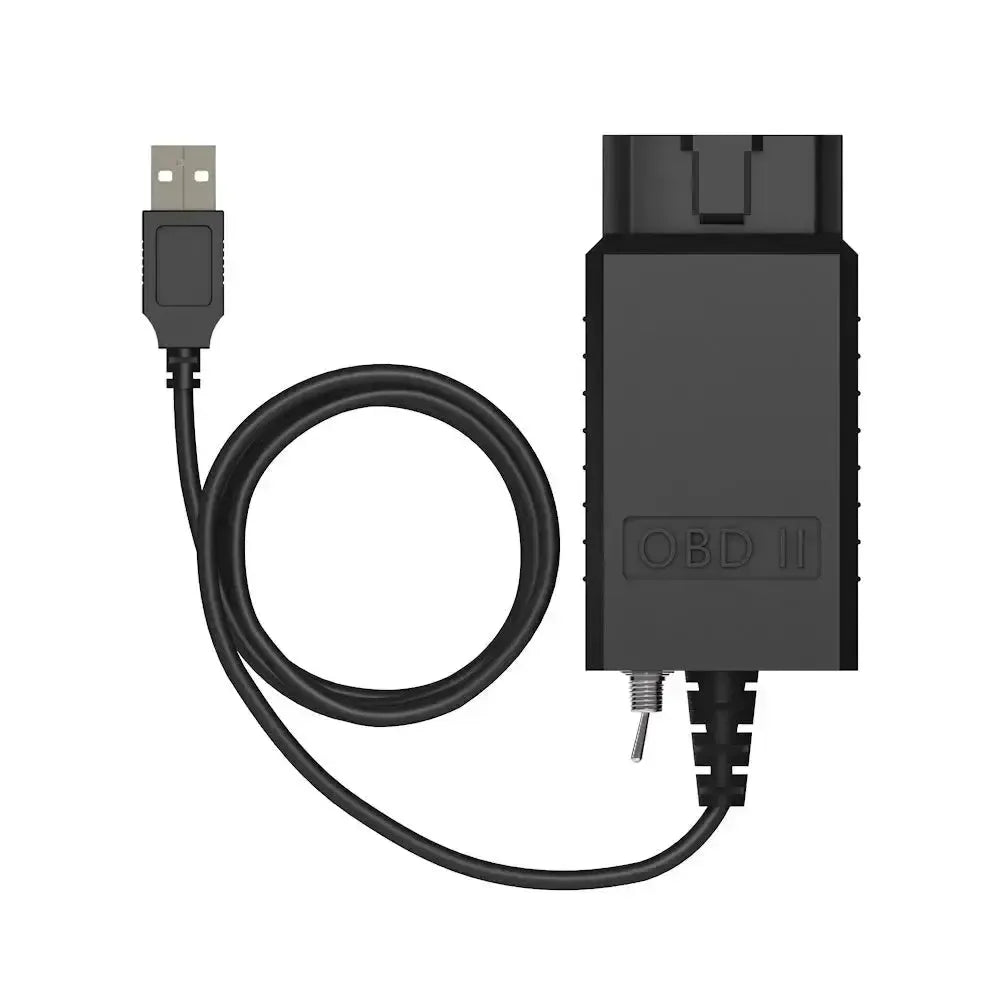

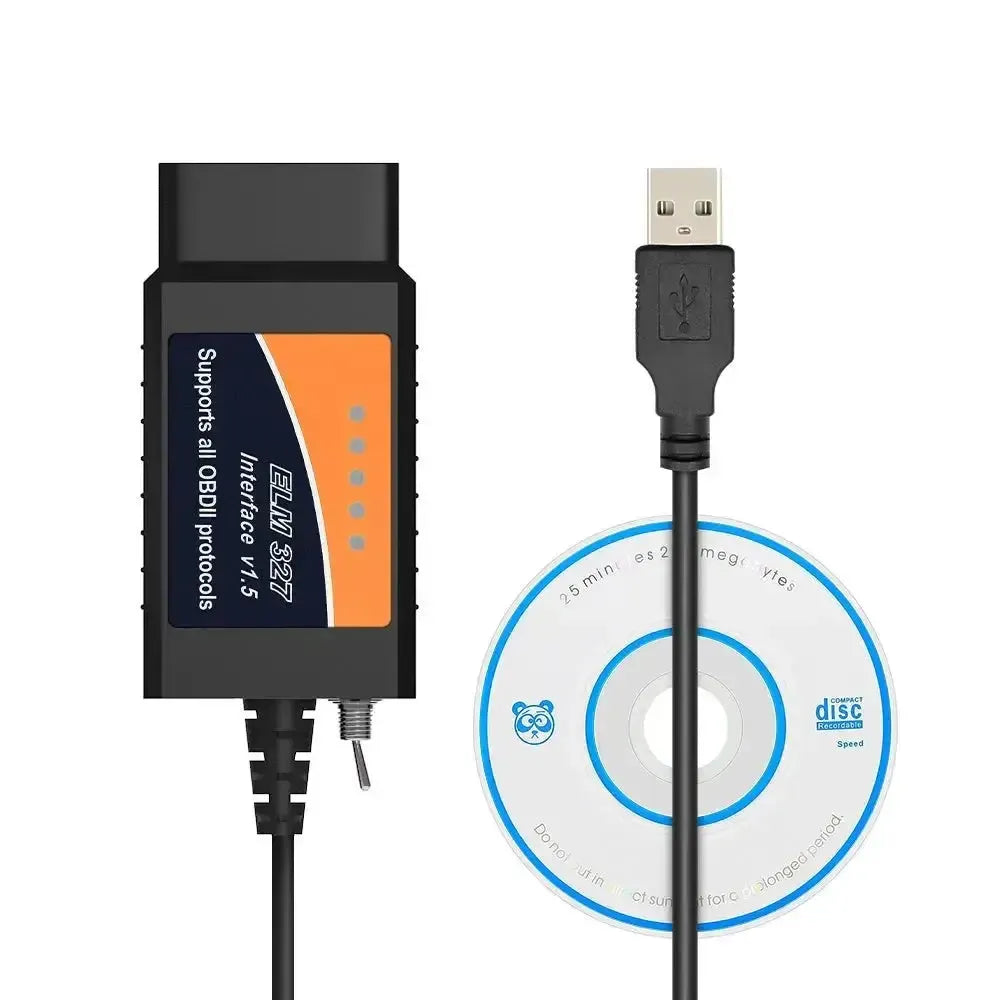

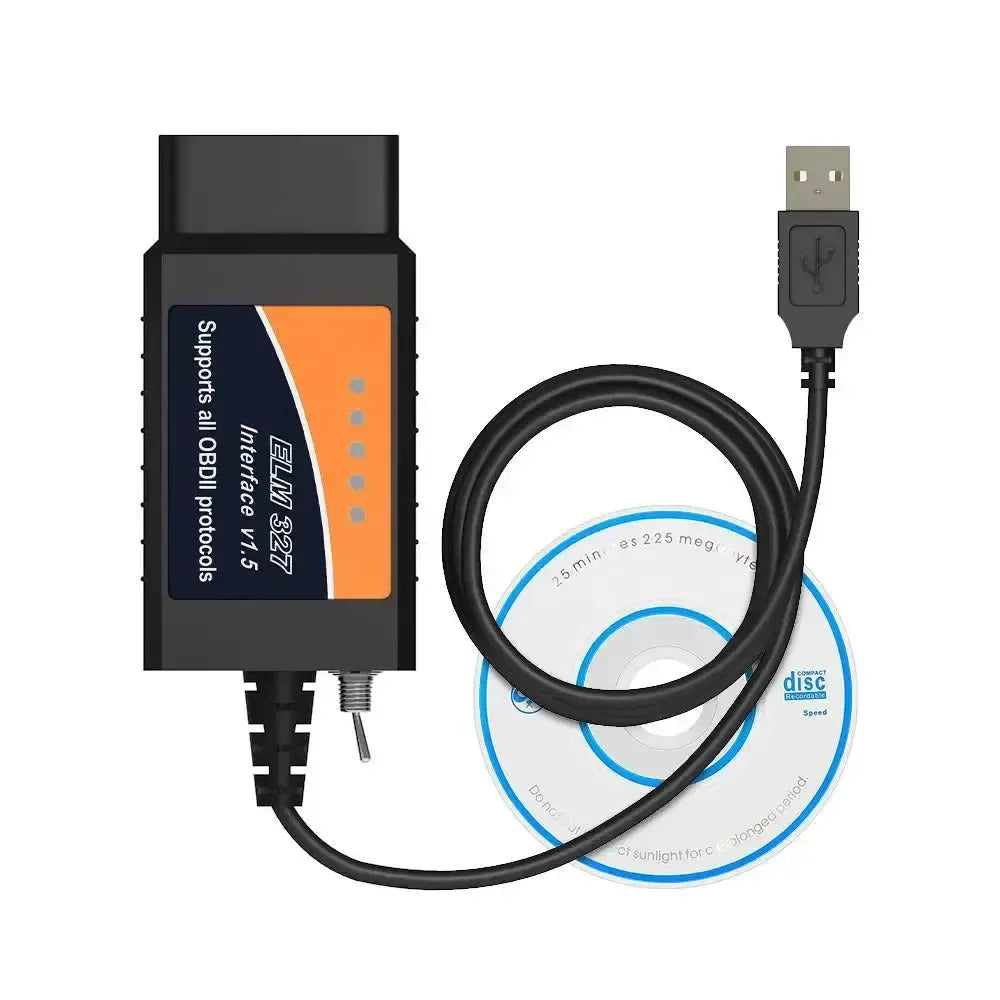

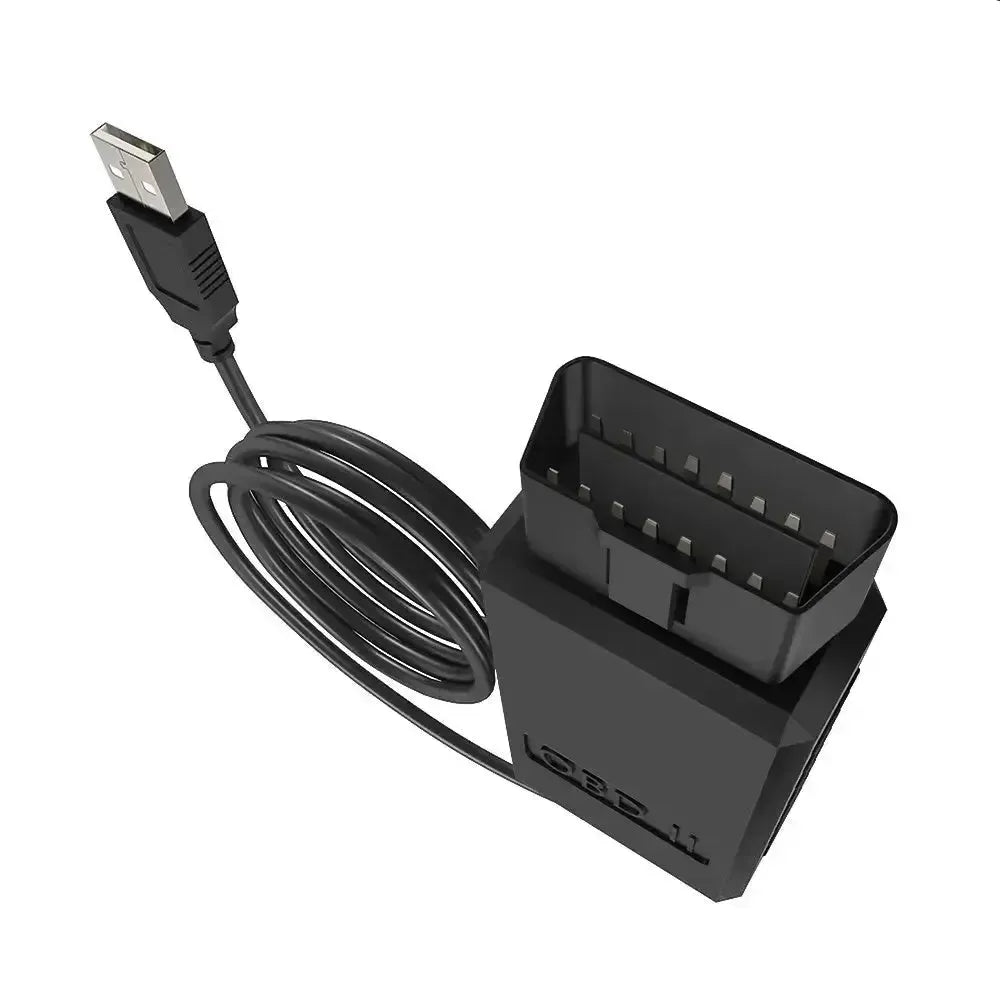

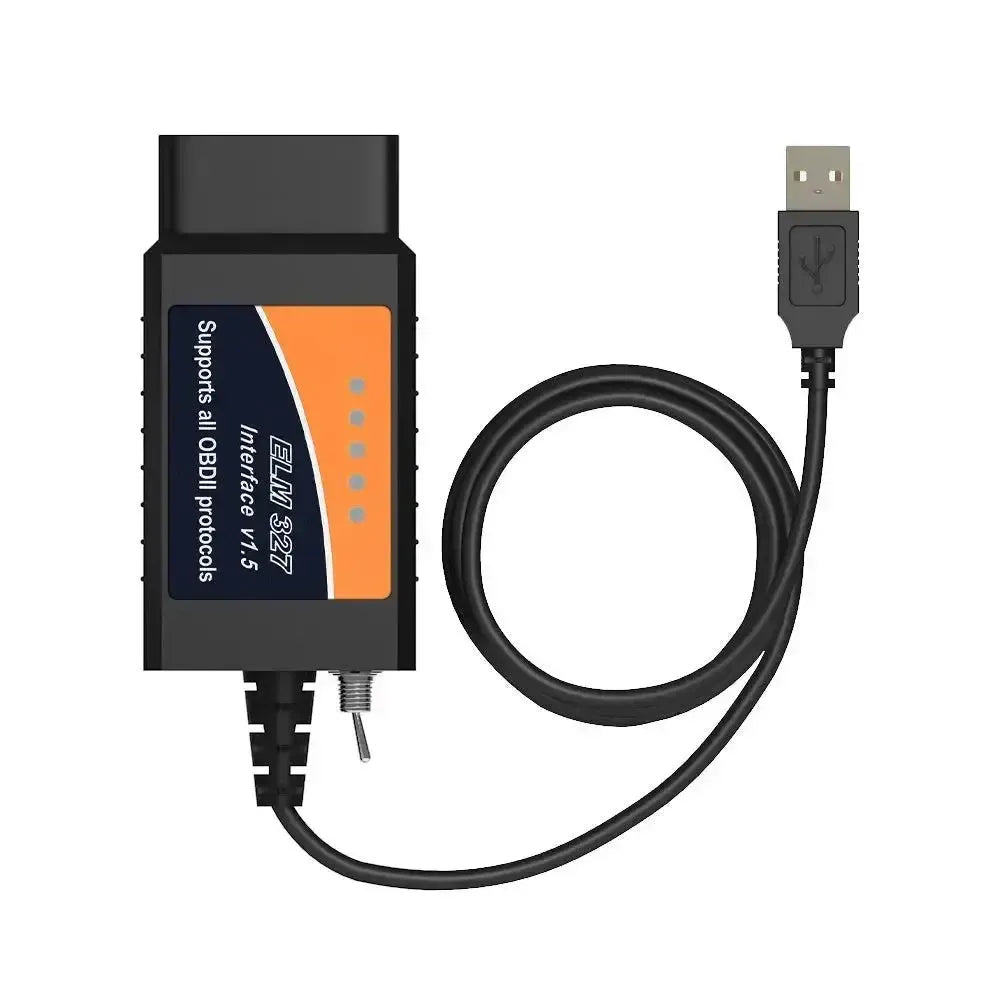

Universelles ELM327 (CHT340) (HS/MS-CAN Umschalter) | USB-Schnittstellenkabel

2 Bewertungen
€15,95 inkl.
€13,18 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

Das Universelle ELM327 (CHT340) mit HS/MS-CAN-Schalter ist ein USB-Schnittstellenkabel, das Ihren Laptop über den OBD2-Anschluss mit dem Fahrzeug verbindet. Mit Diagnosesoftware wie FORScan lesen Sie Fehlercodes und Live-Daten aus und passen Einstellungen von Steuergeräten an.

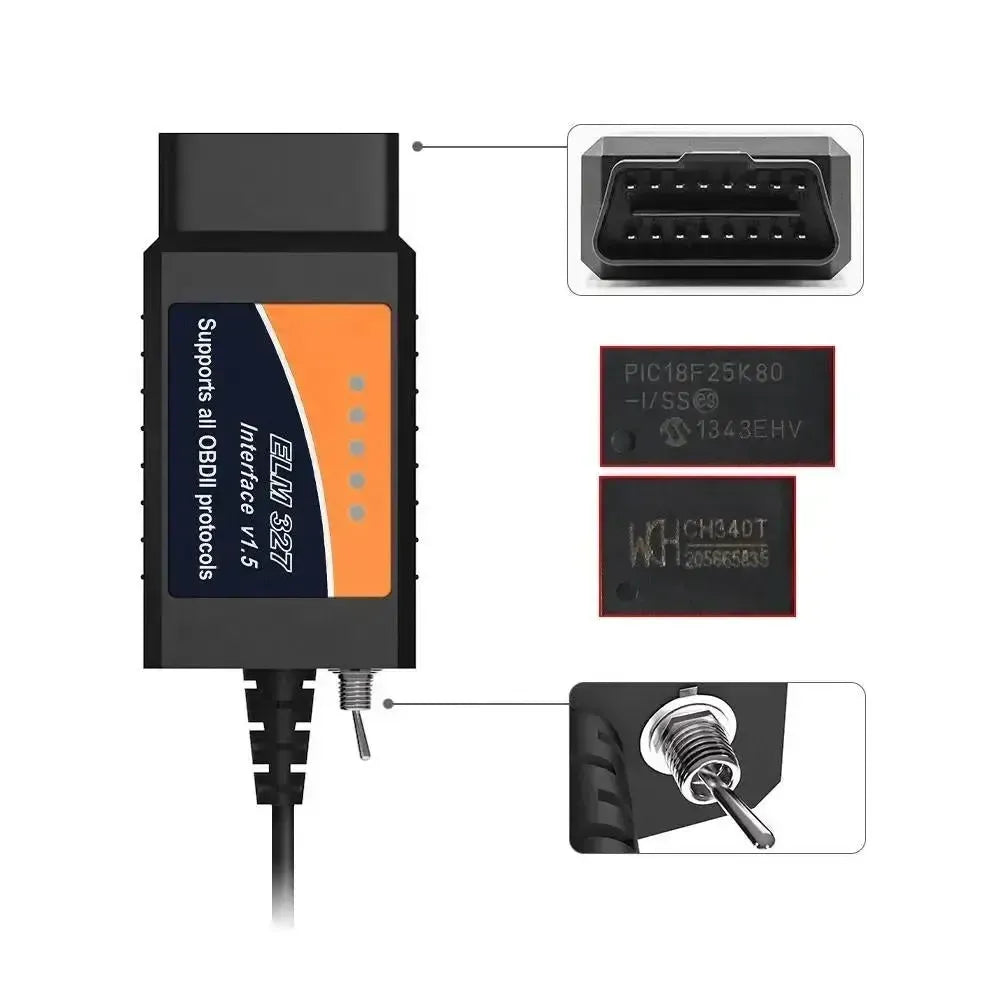

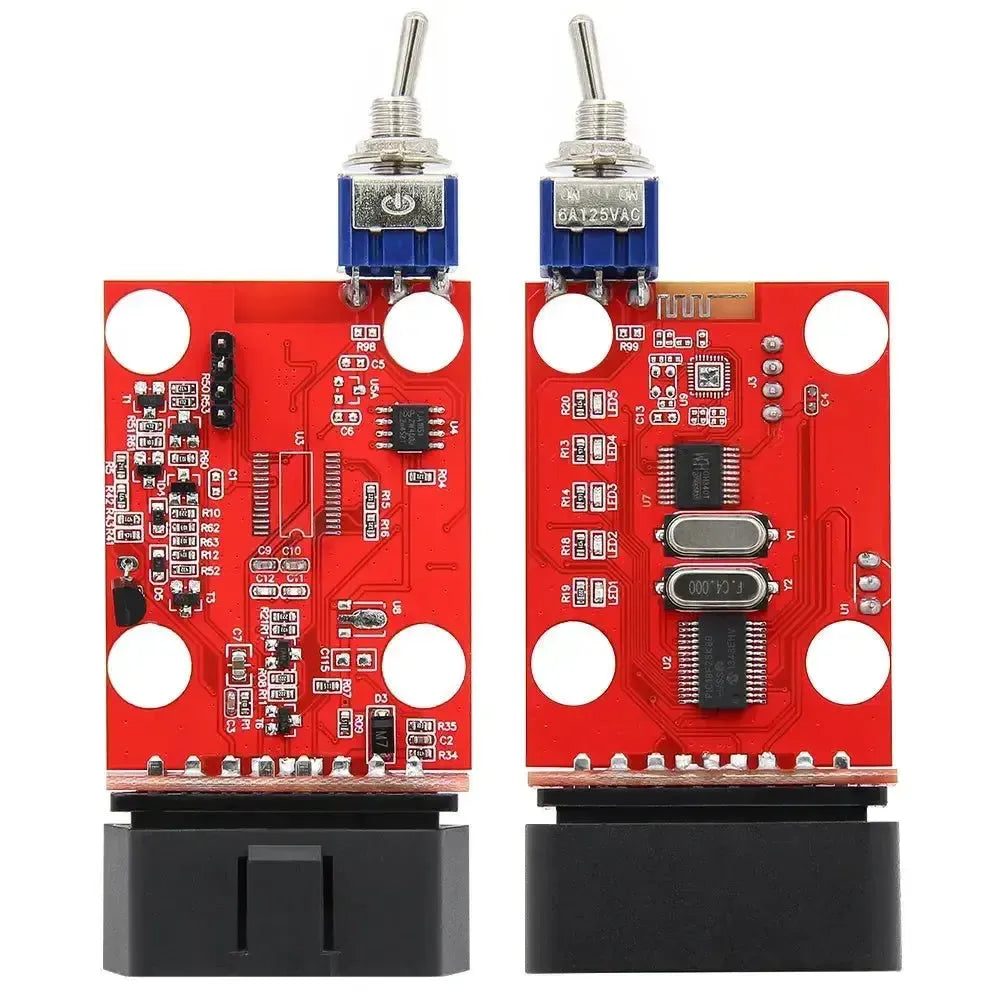

Der Unterschied zu einem gewöhnlichen ELM327 ist der Schalter am Kabel. Damit wählen Sie zwischen HS-CAN (Pin 6 und 14) und MS-CAN (Pin 3 und 11). Ford und Mazda nutzen MS-CAN unter anderem für Audio-, Klima- und Komfortmodule; ohne Schalter erkennt die Software diese Module nicht. Der USB-Chip CHT340 (CH340T) arbeitet unter Windows mit einem kostenlosen Treiber.

VORTEILE

✔HS- und MS-CAN — Ein Schalter für beide Netzwerke.
✔Ideal für FORScan — Auch für Ford- und Mazda-Komfortmodule.
✔Kabelgebunden über USB — Stabil während der Codierung.
✔Stromversorgung über OBD2 — Kein Ladegerät oder Akku erforderlich.

HINWEISE

✕Manuelles Umschalten nötig — FORScan fordert Sie auf, wann Sie umschalten müssen.
✕Treiber erforderlich — Installieren Sie zuerst den CH340-Treiber.
✕Softwareabhängig — Die Software bestimmt die Funktionen.
✕Nur USB — Kein Bluetooth oder WLAN.

Anwendungen und Funktionen

Das Kabel ist für Heimwerker und Werkstätten gedacht, die mit einem Laptop auslesen oder codieren möchten, vor allem bei Ford und Mazda.

Funktionen

  • Fehlercodes: Auslesen und löschen.
  • Live-Daten: Sensorwerte in Echtzeit.
  • Codierung: Einstellungen mit FORScan anpassen.
  • MS-CAN: Zugriff auf Komfortmodule.

Schalter

  • HS-CAN: Pin 6 und 14, u. a. Motor, ABS und Airbag.
  • MS-CAN: Pin 3 und 11, u. a. Audio und Komfort.
  • Umschalten: Nur wenn die Software dazu auffordert.

So verwenden Sie es

  1. Treiber installieren: Installieren Sie den CH340-Treiber auf Ihrem Windows-Laptop.
  2. Anschließen: Stecken Sie das Kabel in den OBD2-Anschluss und in den USB-Port.
  3. COM-Port auswählen: Wählen Sie in der Software den COM-Port im Geräte-Manager aus.
  4. Zündung einschalten: Schalten Sie die Zündung ein und starten Sie die Software.
  5. Umschalten: Stellen Sie den Schalter um, sobald FORScan dazu auffordert.

Besondere Funktionen und Möglichkeiten

Was dieses Kabel von einem Standard-ELM327 unterscheidet:

  • Physischer Schalter: HS-CAN und MS-CAN ohne Löten.
  • Kabelgebundene Verbindung: Kein Signalabbruch während der Codierung.
  • Universelles OBD2: Auch als gewöhnliches Auslesekabel verwendbar.

Kompatible Software und Betriebssysteme

Das Kabel funktioniert nur mit Software auf einem PC oder Laptop. Bekannte Programme:

  • FORScan: Diagnose und Codierung für Ford, Mazda, Lincoln und Mercury.
  • ELMConfig: Konfiguration von Ford- und Mazda-Modulen.
  • Generische OBD2-Software: Zum Beispiel ScanMaster-ELM, für Standard-OBD2.

Betriebssystem: Windows mit CH340-Treiber. Das Kabel erscheint dann als COM-Anschluss im Geräte-Manager.

Kompatible Fahrzeuge

Für die Standard-OBD2-Diagnose funktioniert das Kabel bei den meisten Fahrzeugen mit OBD2-Anschluss: in Europa Benziner ab 2001 und Diesel ab 2004. Der Schalter ist für Fahrzeuge mit einem separaten MS-CAN-Netzwerk gedacht:

  • Ford: Modelle ab ca. 2003–2004 mit MS-CAN.
  • Mazda: Modelle mit MS-CAN, u. a. auf Ford-Plattformen.
  • Lincoln und Mercury: Modelle mit MS-CAN.

Lieferumfang

  • 1x Universelles ELM327 (CHT340) mit HS/MS-CAN-Schalter | USB-Schnittstellenkabel
💡
Gut zu wissen: Stellen Sie den Schalter standardmäßig auf HS-CAN. FORScan fragt selbst, wann Sie auf MS-CAN umschalten und wieder zurückschalten müssen. Fragt FORScan nie nach einer Umschaltung, sucht er auch keine MS-CAN-Module; prüfen Sie dann die Verbindungseinstellungen.

Technische Spezifikationen

Allgemein

Der Hersteller der Schnittstelle. Universal bedeutet ein markenloser ELM327-Klon.Marke
Universeel
Der Chip in der Schnittstelle. Ein guter Chip sorgt für eine stabile Verbindung und schnellere Datenübertragung.Chip
CHT340 (CH340T)

Verbindung

Wie die Schnittstelle mit Ihrem Smartphone, Tablet oder Laptop kommuniziert: drahtlos über Bluetooth oder per USB-Kabel.Verbindung mit Smartphone oder PC
USB
Mit BLE funktioniert die Schnittstelle auch mit einem iPhone oder iPad. Ohne BLE ist dies meist nicht möglich.Bluetooth Low Energy (BLE)
Wie lang das Kabel ist. Mit einem längeren Kabel platzieren Sie den Laptop einfacher neben dem Fahrzeug.Kabellänge
1,5 m

Kompatibilität

Auf welchen Geräten Sie die Schnittstelle nutzen können. Achten Sie besonders auf iOS, wenn Sie ein iPhone besitzen.Betriebssysteme
  • Windows
Mit welchen Diagnose-Apps und Programmen die Schnittstelle funktioniert. Manche Apps können mehr, zum Beispiel Codierungen bei BMW oder Ford.Geeignete Apps
  • FORScan
  • ScanMaster-ELM
  • ELMConfig
Die Kommunikationssprachen, die die Schnittstelle beherrscht. Ältere und amerikanische Fahrzeuge nutzen teils Protokolle, die nicht jede Schnittstelle kennt.Protokolle
  • SAE J1850 PWM/VPW
  • ISO 9141-2
  • KWP2000
Ein Schalter zum Wechseln zwischen zwei CAN-Netzwerken. Erforderlich, um mit FORScan alle Module von Ford und Mazda zu erreichen.Umschalter HS-CAN und MS-CAN

Funktionen

Fahrzeugeinstellungen anpassen, zum Beispiel versteckte Optionen aktivieren. Funktioniert nur mit Apps wie BimmerCode oder FORScan.Codierung
Resets und Anlernfunktionen, zum Beispiel das Zurücksetzen des Serviceintervalls. Damit können Sie mehr als nur Fehlercodes auslesen.Service-Resets

Stromversorgung

Die Spannung, mit der die Schnittstelle arbeitet. Die meisten sind für 12-Volt-Pkw ausgelegt und nicht für 24-Volt-Lkw.Versorgungsspannung
12 V
Fahrzeuganschluss
16-polig OBD2
PC-Anschluss
USB-A

Weitere Spezifikationen

Marke
Universell
Modell
ELM327 (CHT340) mit HS/MS-CAN-Schalter
Typ
OBD2-Schnittstellenkabel (USB)
Schalter
HS-CAN (Pin 6/14) / MS-CAN (Pin 3/11)
Protokolle
ISO 15765-4 (CAN), ISO 14230-4 (KWP2000), ISO 9141-2, SAE J1850 PWM/VPW
Stromversorgung
Über den OBD2-Anschluss (12 V)
