Jaltest  |  SKU: MDC14

Jaltest (MDC14) | ETM Multis-Adapterkabel (Bremsenverschleißsensor) | Nutzfahrzeug

€68,95 inkl.
€56,98 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

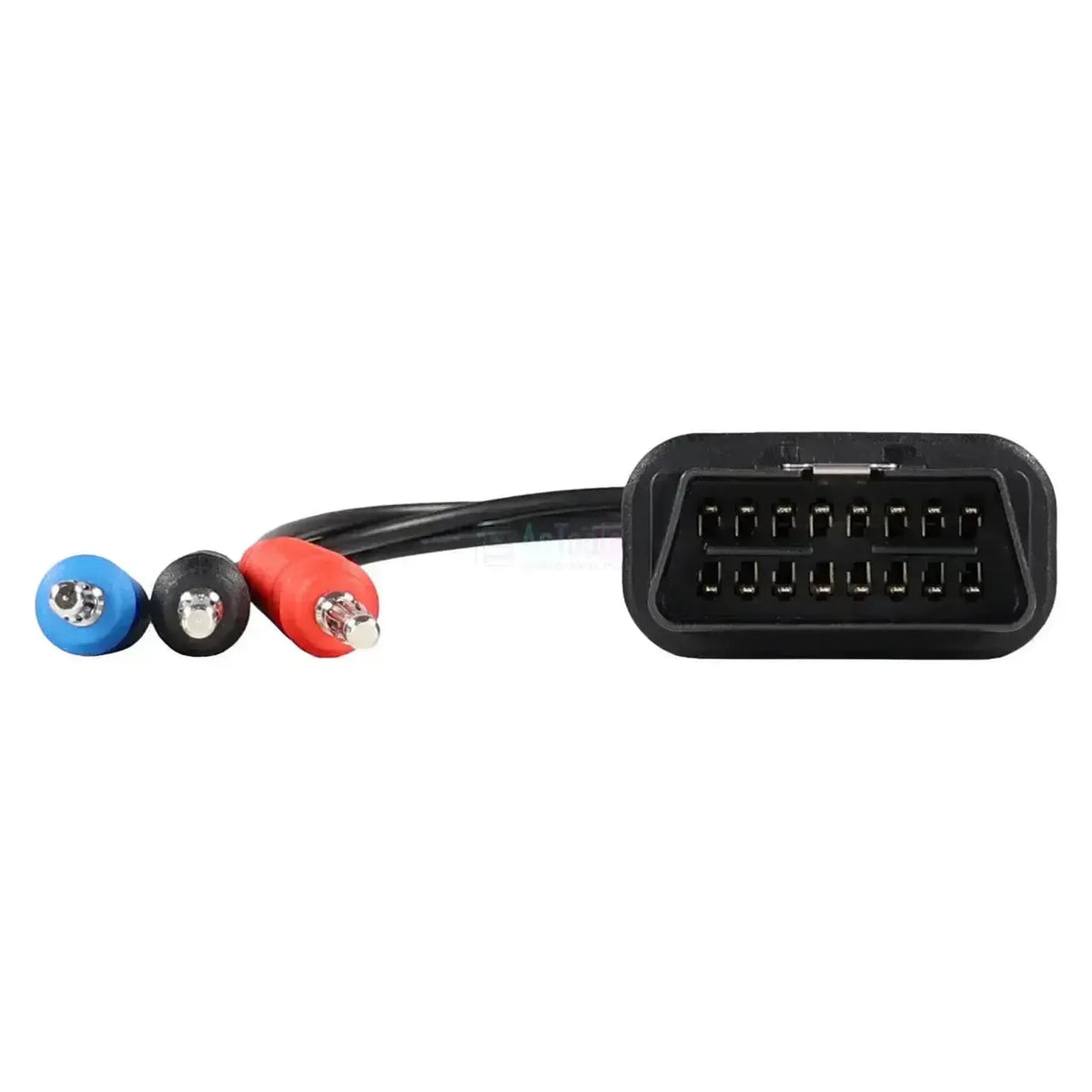

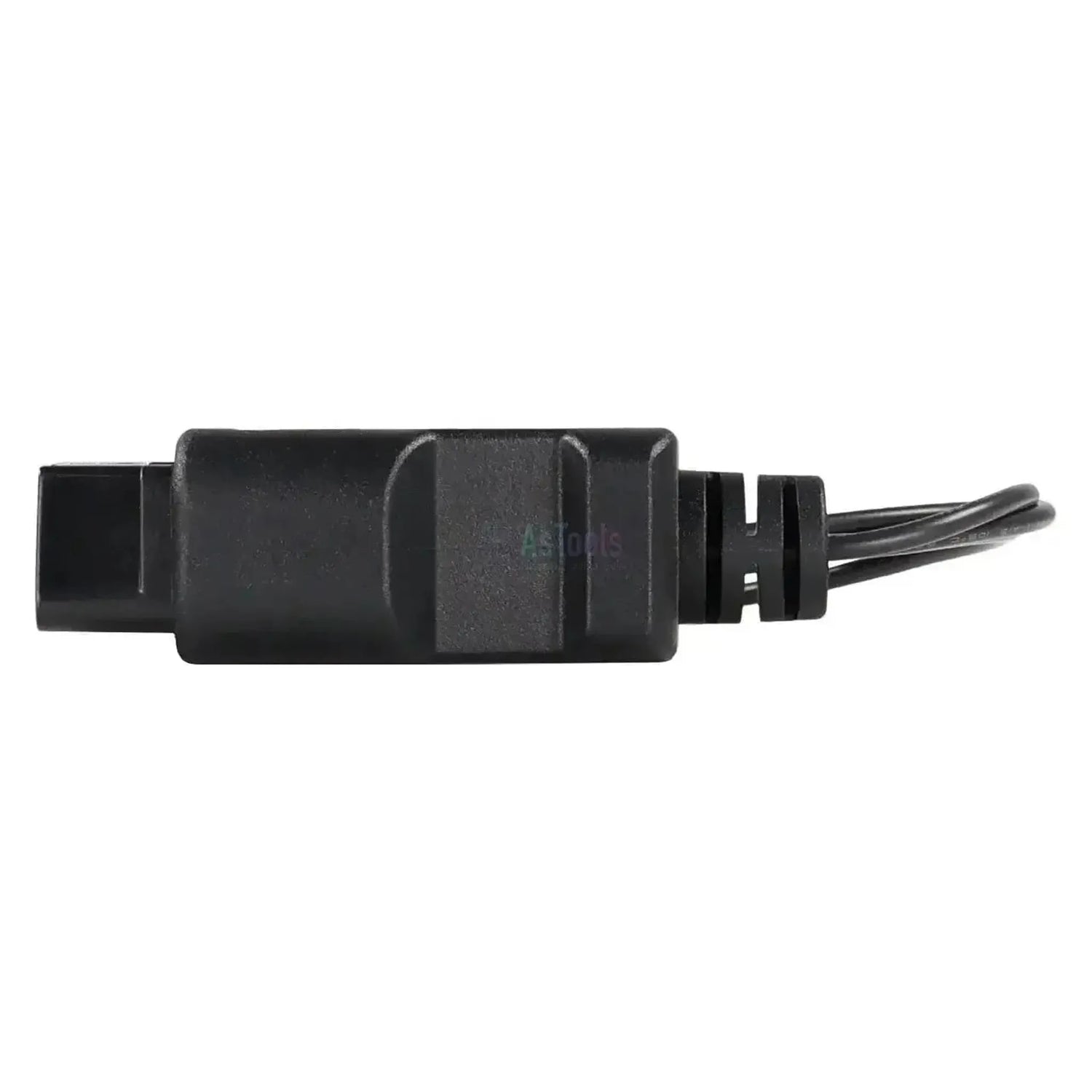

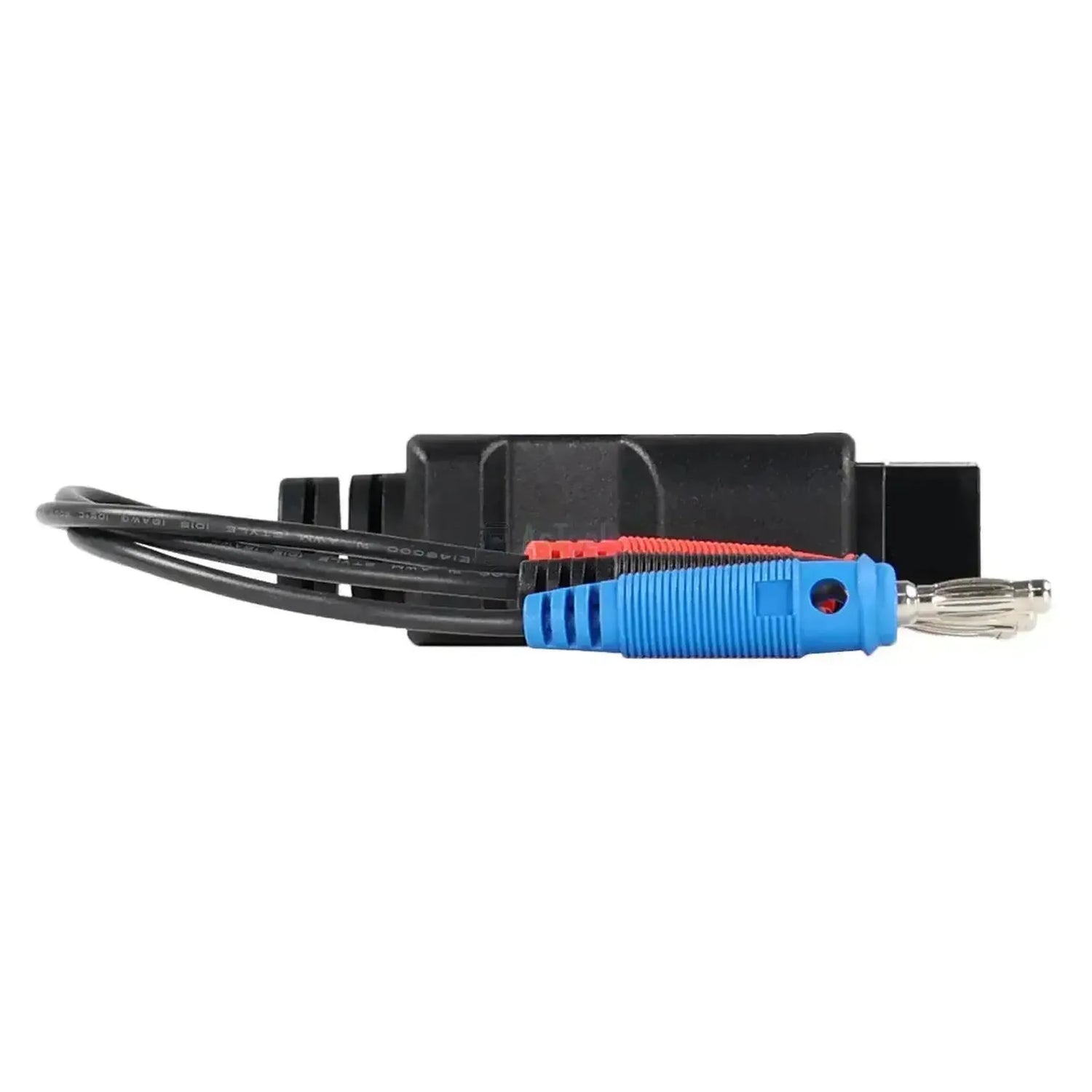

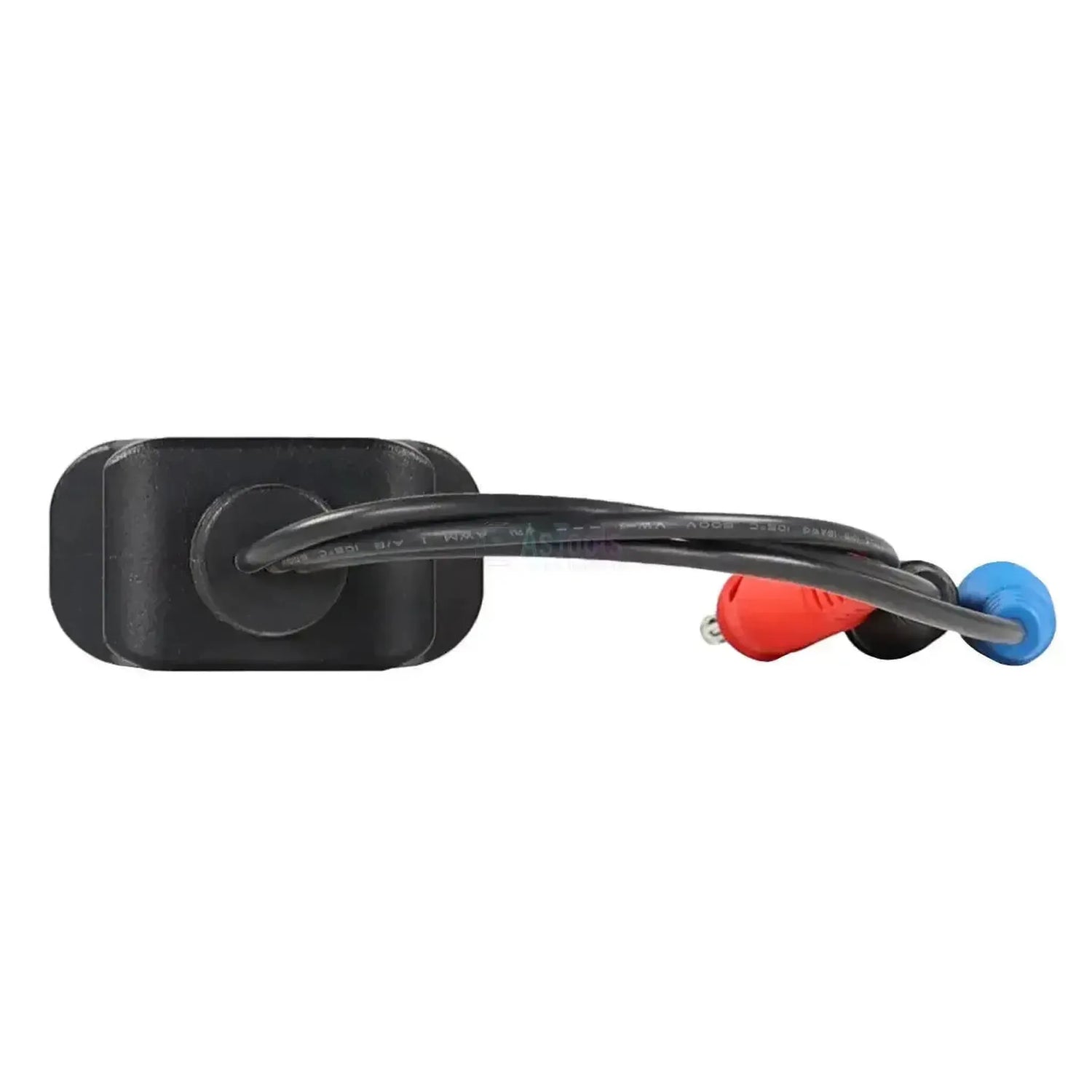

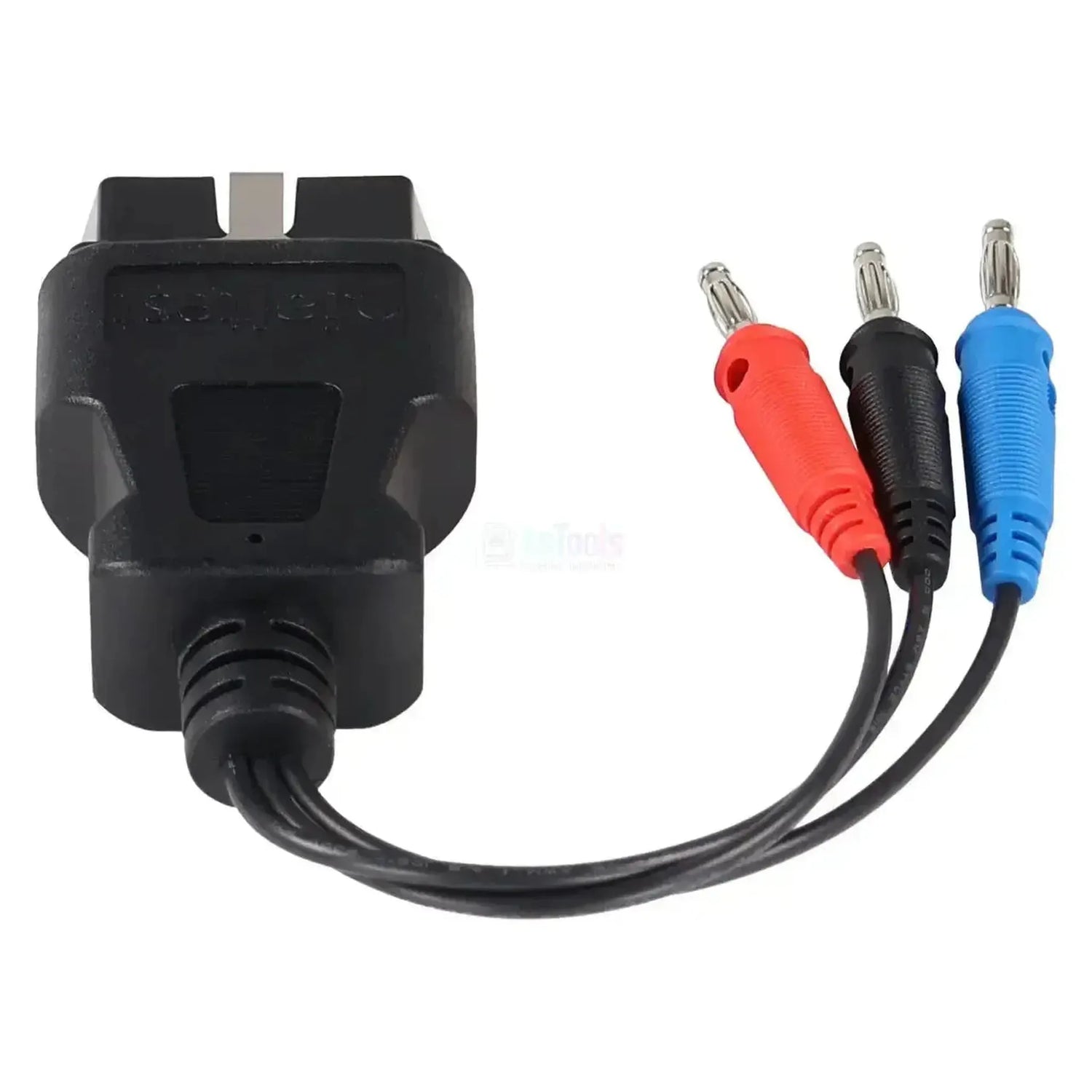

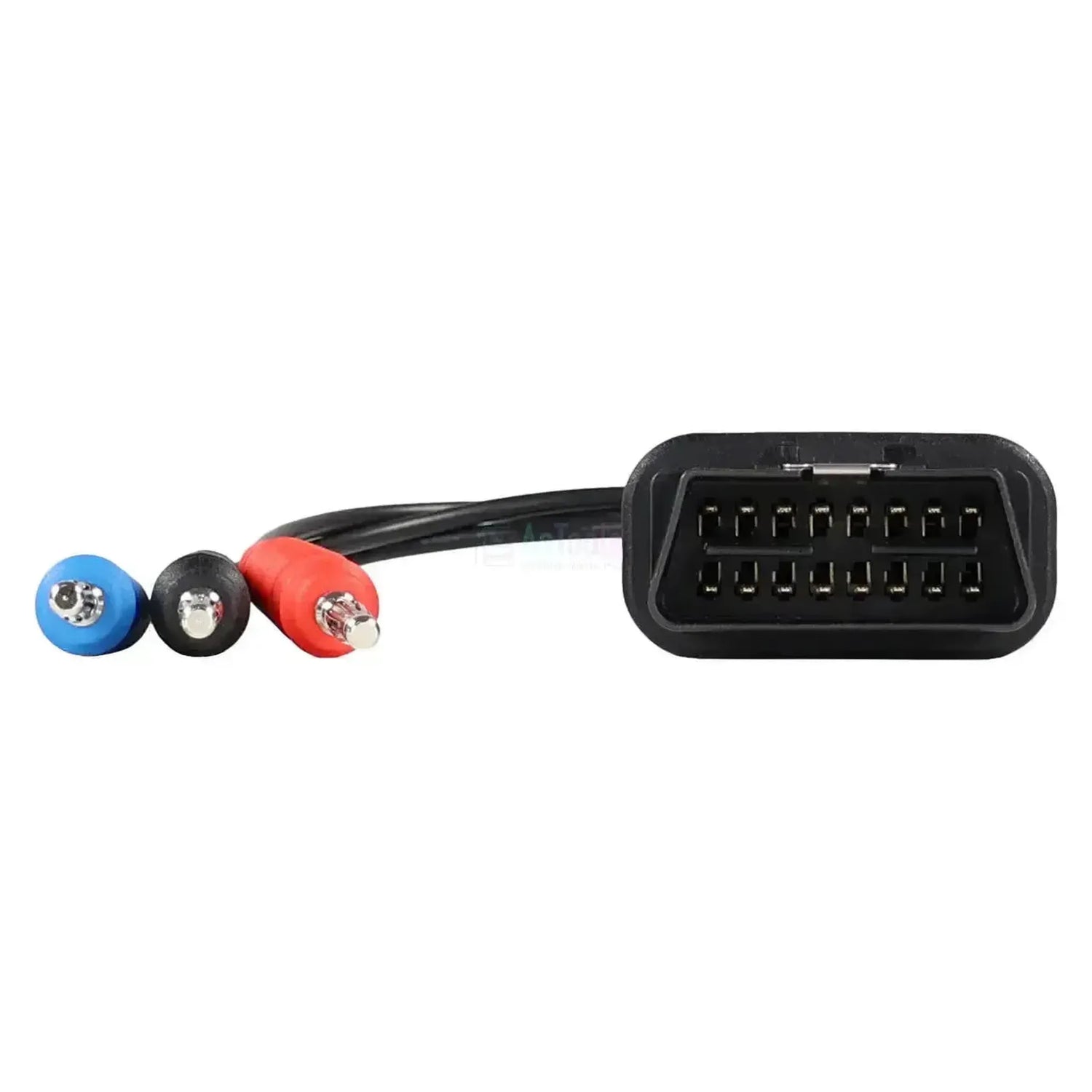

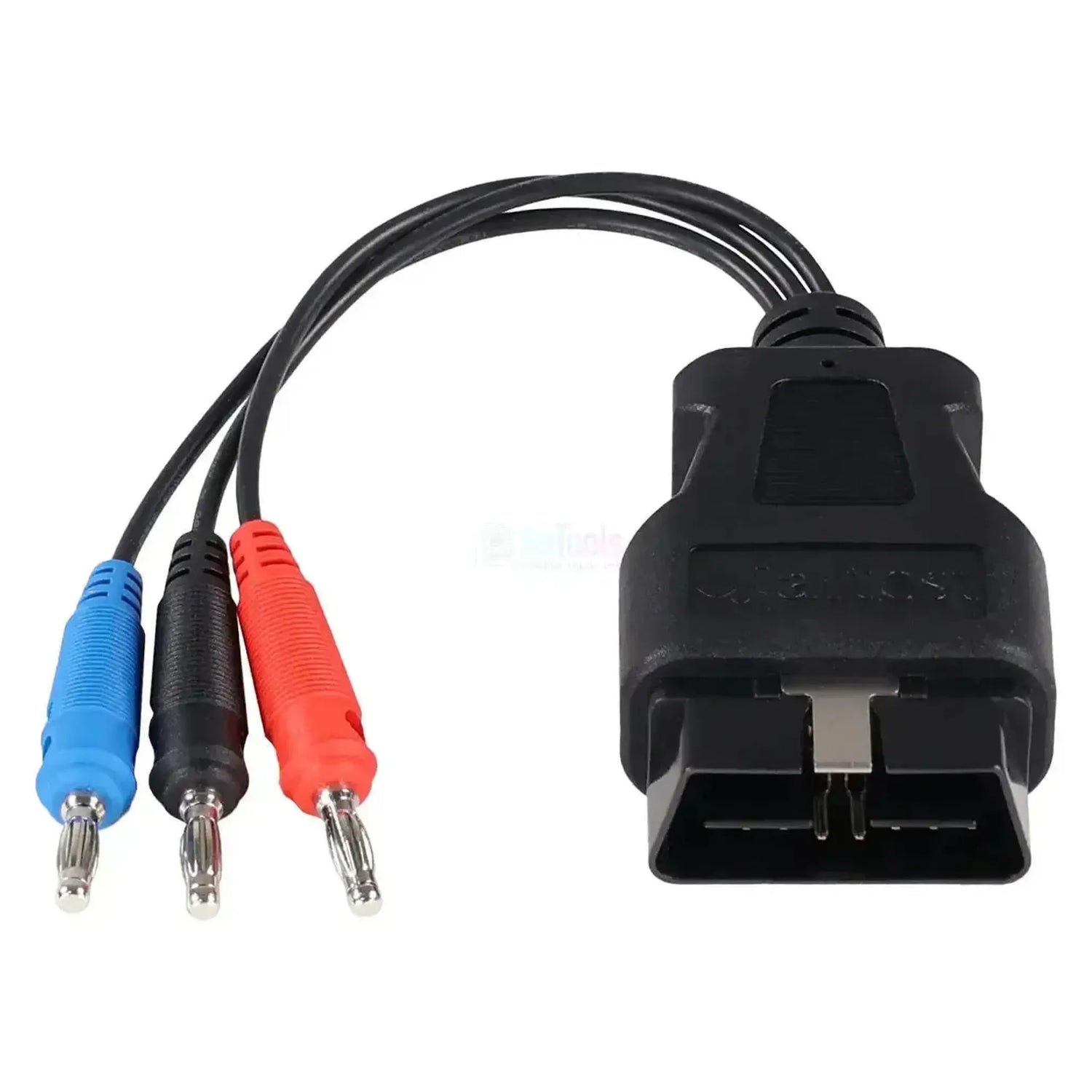

De Jaltest MDC14 is de ETM-multipinkabel voor remblokslijtagesensoren. Aan de ene kant zit een 16-pins OBD2-stekker in een zwarte behuizing met het opschrift MDC14, voor de Jaltest ETM. Aan de andere kant lopen drie strengen uit op drie losse meetpennen in blauw, zwart en rood.

Met die pennen prikt u rechtstreeks op de aansluiting van de sensor, in plaats van op een vaste tegenstekker; dat is wat multipin hier betekent. Zo meet u de slijtagesensor van bedrijfsvoertuigen door met de ETM, los van de regeleenheid. De kabel werkt alleen samen met de ETM op een Jaltest Link, met een ETM-licentie en een lopende CV- of Modular-softwarelicentie.

PLUSPUNTEN

✔Gericht op remblokslijtagesensoren, zodat u het onderdeel rechtstreeks met de testmodule doormeet.
✔Met de drie losse meetpennen prikt u rechtstreeks op de sensoraansluiting, ook waar geen vaste tegenstekker past.
✔De ETM neemt de meting over, waardoor u de sensor los van de rest van de installatie beoordeelt.
✔Sluit aan op de Jaltest Link via de ETM-interface voor V9 (70001007), of via de adapterkabel MDC100.9 bij een eerdere ETM-uitvoering.

AANDACHTSPUNTEN

✕Tel de pennen voordat u bestelt: Deze kabel heeft er drie, de MDC13 heeft er twee en is voor de snelheidssensor. EBS-modulatoren bereikt u met deze kabel niet, daarvoor zijn de MDC02 t/m MDC09.
✕De MDC10 en MDC11 benaderen dezelfde slijtagesensor met een vaste ronde 3-polige connector. Kijk dus eerst hoe de sensor bij u aangesloten zit.
✕Vereist een ETM-licentie naast een lopende CV- of Modular-softwarelicentie; zodra die verloopt, werkt de ETM niet meer totdat er is verlengd.
✕De kabel werkt niet zelfstandig: Zonder de Jaltest ETM op een Jaltest Link meet u niets, en op de Jaltest-handhelds draait de ETM niet.

Toepassingen en functionaliteiten

Via deze kabel praat de Jaltest ETM rechtstreeks met de slijtagesensor, zonder tussenkomst van de regeleenheid. Met de losse meetpennen komt u ook binnen op een sensoraansluiting zonder passende tegenstekker.

Waar u deze kabel voor gebruikt

  • Slijtagesensoren: Doormeten op bedrijfsvoertuigen.
  • Losse meetpennen: Blauw, zwart en rood.
  • Zonder tegenstekker: Direct op de contacten prikken.
  • Altijd met de ETM: Op een Jaltest Link.

Wat u kunt doen

  • Los testen: ETM vervangt de regeleenheid.
  • Defect vaststellen: Sensor of bedrading.
  • End of Line-test: Bevestigen dat hij werkt.
  • Eerst meten: Niet onnodig vervangen.

Zo gebruikt u hem

  1. Software starten: Open Jaltest met de ETM op de pc.
  2. Sensor vrijmaken: Ontkoppel de stekker van de slijtagesensor.
  3. Pennen plaatsen: Zet de drie pennen op de contacten.
  4. ETM koppelen: Steek de OBD2-kant in de ETM.
  5. Testen: Kies de sensortest in de ETM.

Compatibele toestellen en toepassingen

Bepalend is het onderdeel en het aantal pennen. De MDC14 heeft drie meetpennen en is bedoeld voor remblokslijtagesensoren. Hij werkt met de Jaltest ETM op een Jaltest Link V8.1 of V9. Hieronder staat welke ETM-kabel bij welk onderdeel hoort.

Kabels voor de Jaltest ETM:

  • MDC02 t/m MDC09: EBS-modulatoren van Knorr-Bremse en Wabco.
  • MDC12 en MDC13: Snelheidssensoren.
  • MDC10, MDC11 en MDC14: Remblokslijtagesensoren.
  • MDC100.9: Adapterkabel voor een eerdere ETM-uitvoering.

Wat u erbij nodig heeft

  • Jaltest ETM: De testmodule voor componenten. Voor de Jaltest Link V9 is dat de ETM-interface 70001007; bij een eerdere ETM-uitvoering via de adapterkabel MDC100.9.
  • ETM-licentie: Zonder die licentie start de ETM niet. De jaarlijkse verlenging heeft referentie 29701.
  • Lopende Jaltest-softwarelicentie: Een CV-licentie of een Modular-licentie. Andere modules zijn niet met de ETM te combineren.
  • Pc of laptop: De ETM werkt niet op de Jaltest-handhelds.
💡
Goed om te weten: Tel de pennen: De MDC14 heeft er drie, blauw, zwart en rood, voor de remblokslijtagesensor. De MDC13 heeft er twee, groen en geel, voor de snelheidssensor. Zit er een vaste ronde 3-polige stekker op de sensor, dan passen de MDC10 en MDC11. Let ook op de licentie: Hardware en software van de ETM lopen gelijk met de vervaldatum van uw Jaltest-softwarelicentie. Loopt die licentie nog langer dan een jaar, dan betaalt u alleen over de resterende periode. Zodra de Jaltest-licentie verloopt, werkt de ETM niet meer totdat er is verlengd. Controleer daarom eerst tot wanneer uw licentie loopt voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (MDC14) | ETM Multipins Verloopkabel (Remslijtagesensor) | Bedrijfsvoertuig

Technische Spezifikationen

Allgemein

Der Hersteller des Kabels oder Sets. So erkennen Sie, ob es zu Ihrer Jaltest-Ausrüstung passt.Marke
Jaltest (Cojali)
Um welche Art von Artikel es sich handelt: ein Testkabel für ein Bauteil, ein Adapter, ein Interfacekabel oder ein Komplettset.Artikelart
Testkabel
Mit welcher Version des Jaltest Link das Kabel funktioniert. Wählen Sie die Version, die Sie in Ihrer Werkstatt einsetzen.Geeignet für Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Welche Bauteile des Bremssystems Sie mit diesem Kabel durchmessen können. So wählen Sie das passende Kabel für Ihr Bauteil.Zu prüfende Bauteile
  • Bremsbelagverschleißsensoren

Anschlüsse

Der Stecker, mit dem das Kabel an die Jaltest ETM oder Link angeschlossen wird. Er muss zu Ihrem Gerät passen.Anschluss Interfaceseite
16-polig OBD2
Der Stecker für das Bauteil oder den Modulator. Er bestimmt, an welches Bauteil Sie das Kabel anschließen können.Anschluss Bauteilseite
3 einzelne Messspitzen, blau, schwarz und rot

Testfunktionen

Eine Endkontrolle, mit der Sie bestätigen, dass das Bauteil einwandfrei funktioniert, zum Beispiel nach einer Reparatur.End-of-Line-Test (EOL)

Lizenz

Welche Jaltest-Lizenz Sie benötigen, um die ETM mit diesem Kabel zu verwenden. Ohne die passende Lizenz funktioniert es nicht.Erforderliche Softwarelizenz
  • CV
  • Modular
Ob dieses Kabel bereits im ETM-Kit enthalten ist. Falls nicht, erwerben Sie es einzeln als Ergänzung.Teil des ETM-Kits

Abmessungen

Wie lang das Kabel ist. Ein längeres Kabel bietet mehr Spielraum, um das Bauteil zu erreichen.Kabellänge
24,5 bis 25,5 cm
Referenznummer
MDC14

Weitere Spezifikationen

Aansluiting interfacezijde
16-pins OBD2-stekker in een zwarte behuizing met het opschrift MDC14
Tegenhanger
MDC13, voor snelheidssensoren
Segment
Bedrijfsvoertuig
Onderdeel van kabelset
Multipin-kit voor de ETM (JTP98)
Nodig om te gebruiken
Jaltest ETM, Jaltest Link, ETM-licentie en een lopende CV- of Modular-softwarelicentie
Niet ondersteund
Jaltest-handhelds
Jaarlijkse verlenging ETM
29701
