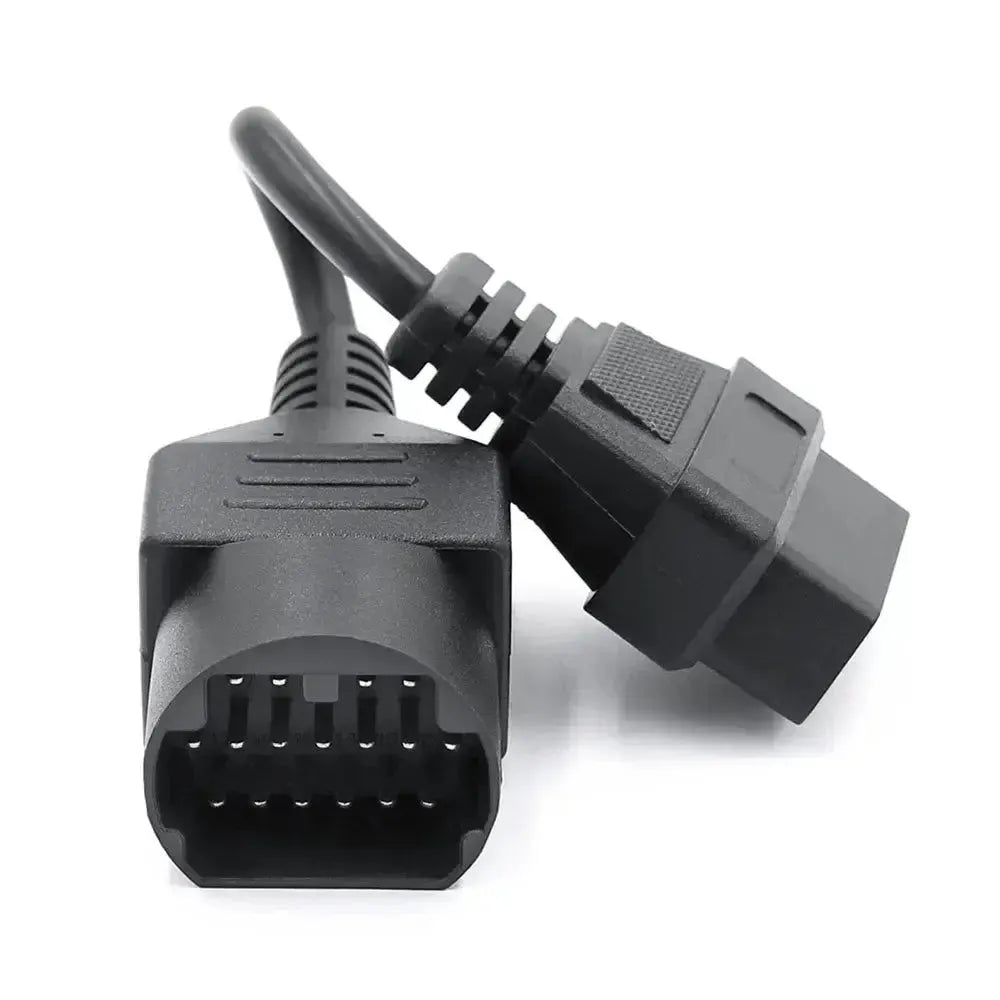

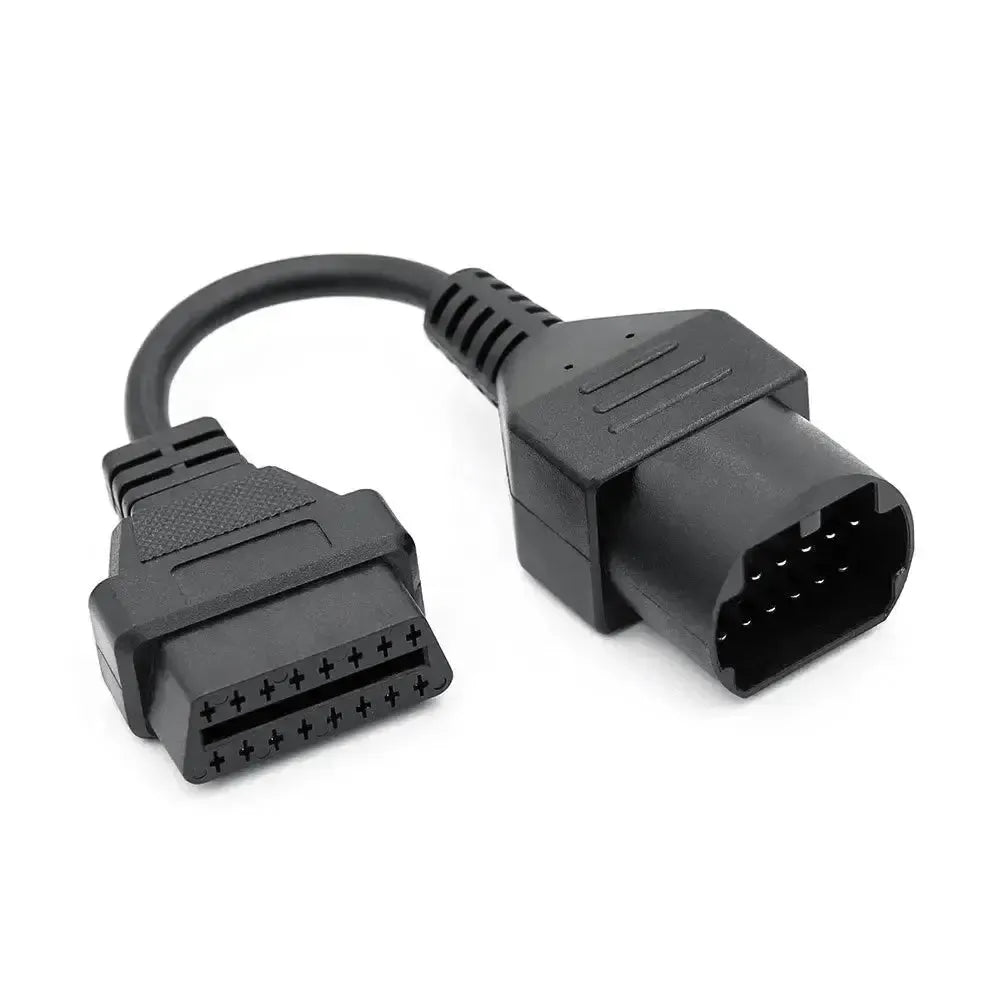

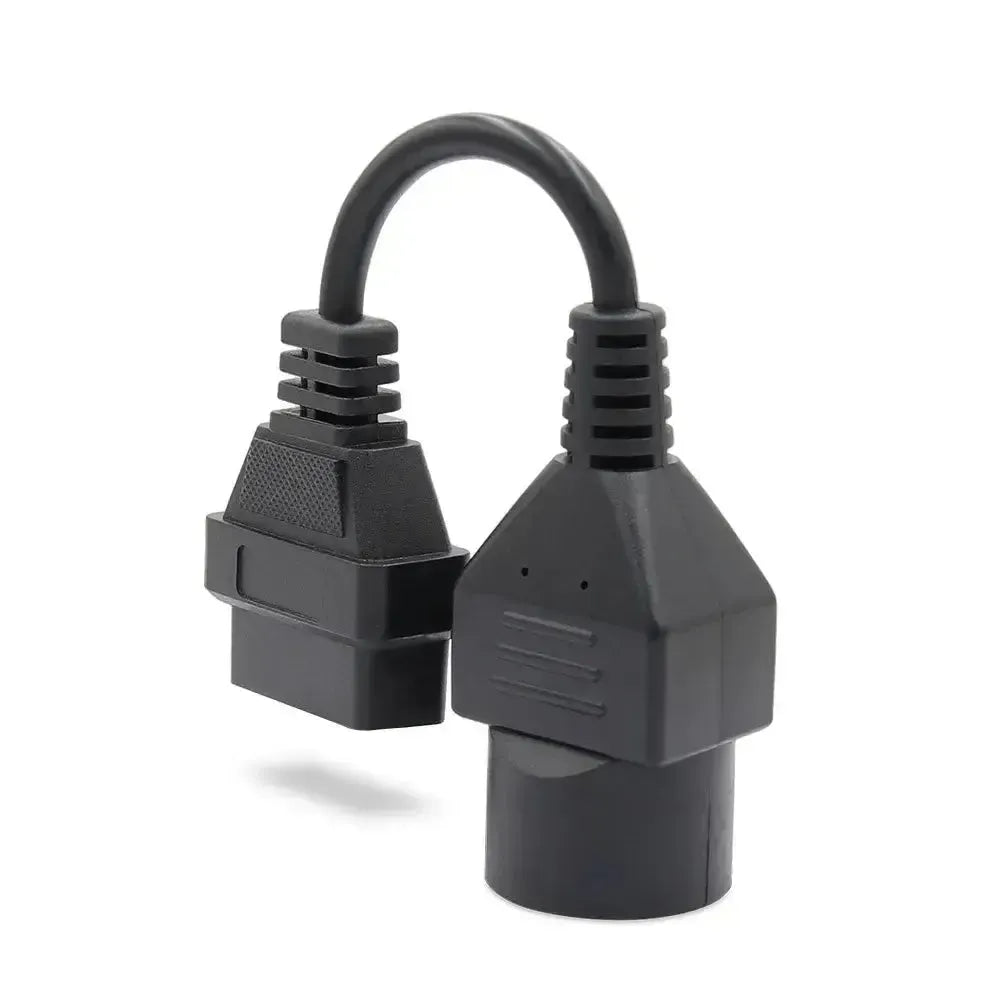

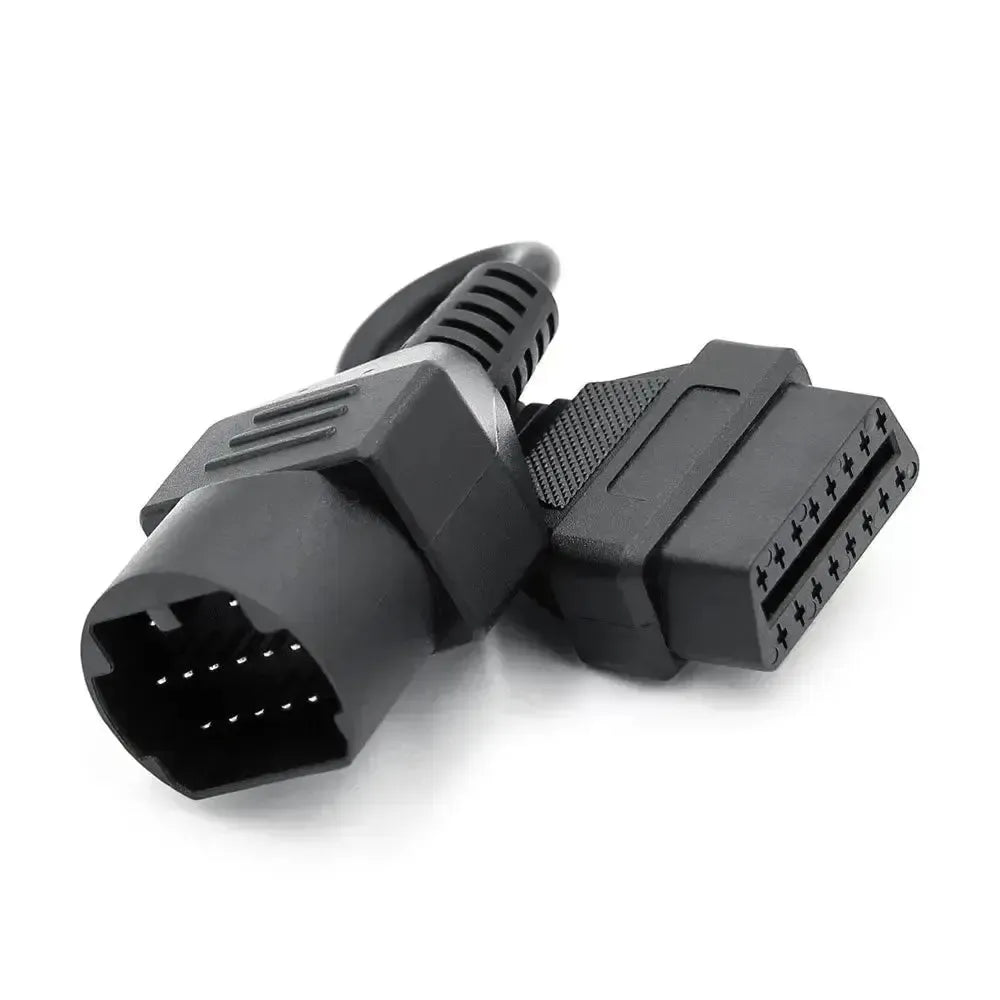

Dieses Adapterkabel verbindet die 17-polige Diagnosebuchse älterer Mazda-Pkw mit einem Auslesegerät mit 16-poligem OBD2-Stecker. Die Buchse befindet sich unter der Motorhaube, meist am linken Radkasten oder am Federbein, in einem Kasten mit der Aufschrift DIAGNOSIS.
Über diese Buchse lesen Sie die Motorsteuerung aus. Je nach Modell kommuniziert das Fahrzeug über die K-Leitung oder über J1850 PWM. Das Kabel wandelt die Buchse physisch um; das Auslesegerät muss die Mazda-Protokolle dieser Generation selbst unterstützen.
VORTEILE
HINWEISE
Anwendungen und Funktionen
Das Kabel ist für Werkstätten und Mechaniker bestimmt, die ältere Mazda-Modelle mit der 17-poligen Buchse auslesen.
Steuergeräte, auf die Sie zugreifen können
- Motorsteuerung: Einspritzung und Motormanagement.
- Kommunikation: K-Leitung oder J1850 PWM.
- Weitere Systeme: Abhängig von Modell und Ausstattung.
Was Sie tun können
- Fehlercodes: Auslesen und löschen.
- Live-Daten: Soweit das Auslesegerät sie bereitstellt.
- Fehlersuche: Sensoren und Signale prüfen.
So verwenden Sie es
- Buchse finden: Öffnen Sie die Motorhaube und suchen Sie den DIAGNOSIS-Kasten.
- Anschließen: Stecken Sie den 17-poligen Stecker gerade in die Buchse.
- Auslesegerät verbinden: Schließen Sie den 16-poligen Stecker an das Kabel an.
- Zündung einschalten: Schalten Sie die Zündung ein, ohne den Motor zu starten.
- Auslesen: Wählen Sie Mazda, das Modell und das Steuergerät.
Kompatible Fahrzeuge und Anwendungen
Maßgeblich ist die 17-polige DIAGNOSIS-Buchse unter der Motorhaube. Das Kabel ist für folgende Mazda-Modelle geeignet, die diese Buchse besitzen:
Mazda:
- 323 (BA): 1994 bis 1998.
- 323 (BJ): 1998 bis 2000.
- 626 (GE): 1991 bis 1997.
- 626 (GF): 1997 bis 2000.
- MX-5 (NA): 1989 bis 1998.
- MX-5 (NB): 1998 bis 2000.
Lieferumfang
- 1x Mazda 17-polige OBD1 – 16-polige OBD2 Adapterkabel | Pkw
Technische Spezifikationen
Allgemein
- Die Marke des Kabels oder Adapters. Sie muss häufig zur Marke Ihres Diagnosegeräts passen.Marke
- AsTools
- Um welche Produktart es sich handelt: ein einzelnes Adapterkabel, ein Adapter ohne Kabel oder ein komplettes Set.Produktart
- Adapterkabel
- An welchen Fahrzeugen oder Maschinen Sie das Kabel einsetzen können. So sehen Sie schnell, ob es zu Ihrem Werkstattalltag passt.Fahrzeugarten
- Pkw
Anschlüsse
- Der Stecker, der in die Diagnosebuchse des Fahrzeugs oder der Maschine gesteckt wird. Er muss exakt passen.Anschluss Fahrzeugseite
- 17-polig (Mazda)
- Der Stecker auf der Seite Ihres Diagnosegeräts oder Ihrer Schnittstelle. Meist ein 16-poliger OBD2-Stecker.Anschluss Geräteseite
- 16-polig OBD2 (J1962)
- Über welche Datenleitungen das Kabel Signale überträgt. Fahrzeug und Tester müssen dieselbe Kommunikationsart verwenden.Kommunikation
- K-line
- L-line
Weitere Spezifikationen
- Anwendung
- Mazda-Pkw mit der 17-poligen Diagnosebuchse
- Funktionsweise
- Passiv, keine Protokollumwandlung
