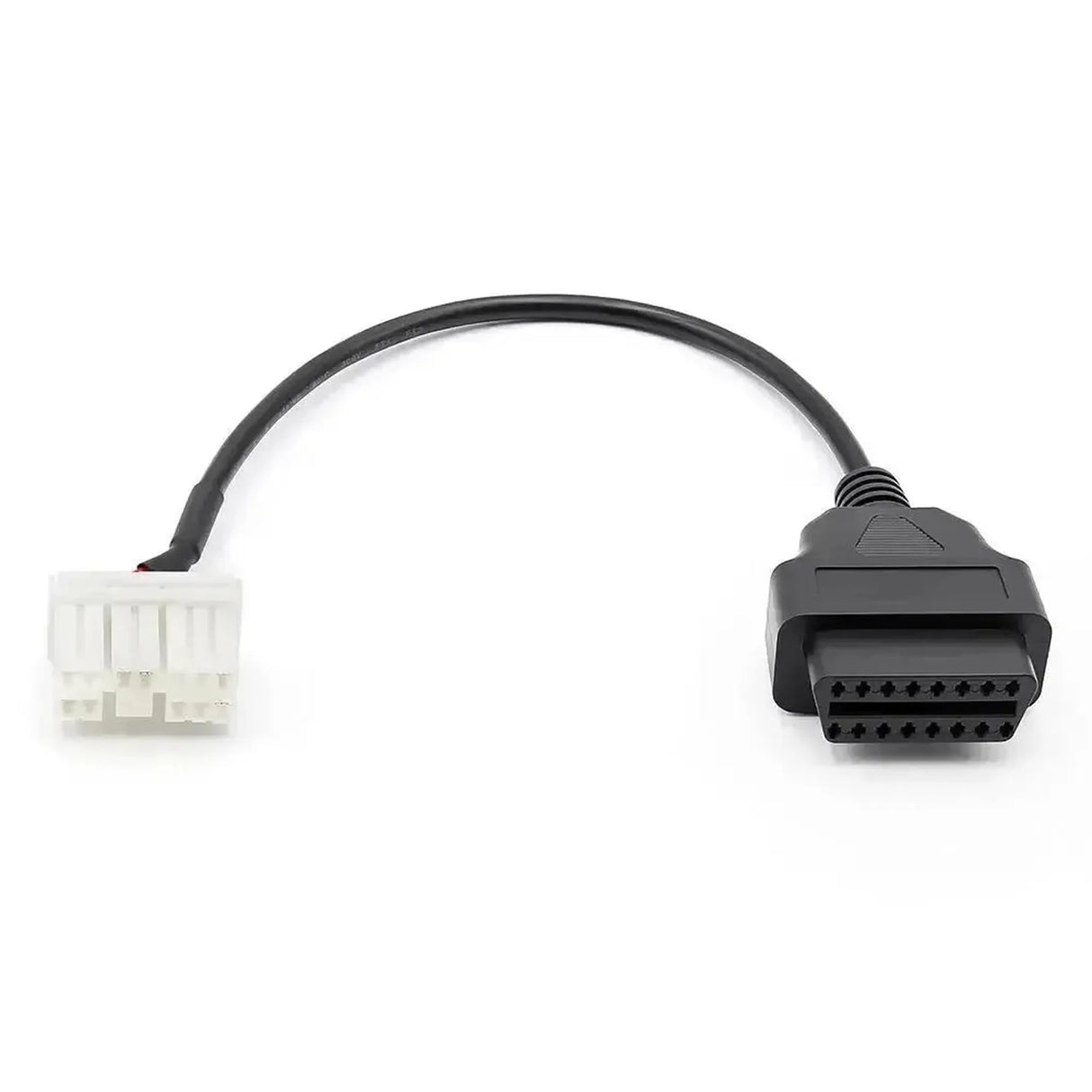

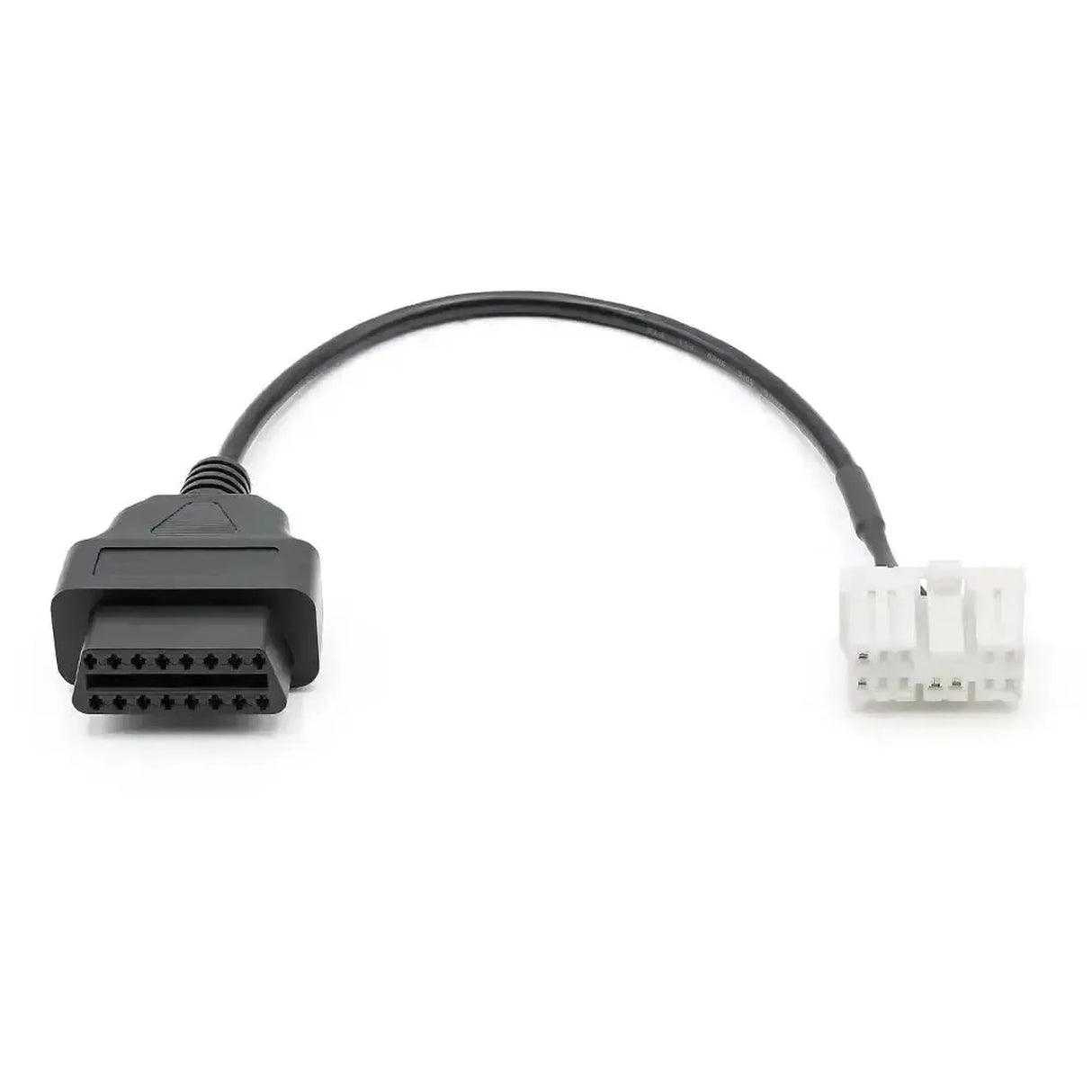

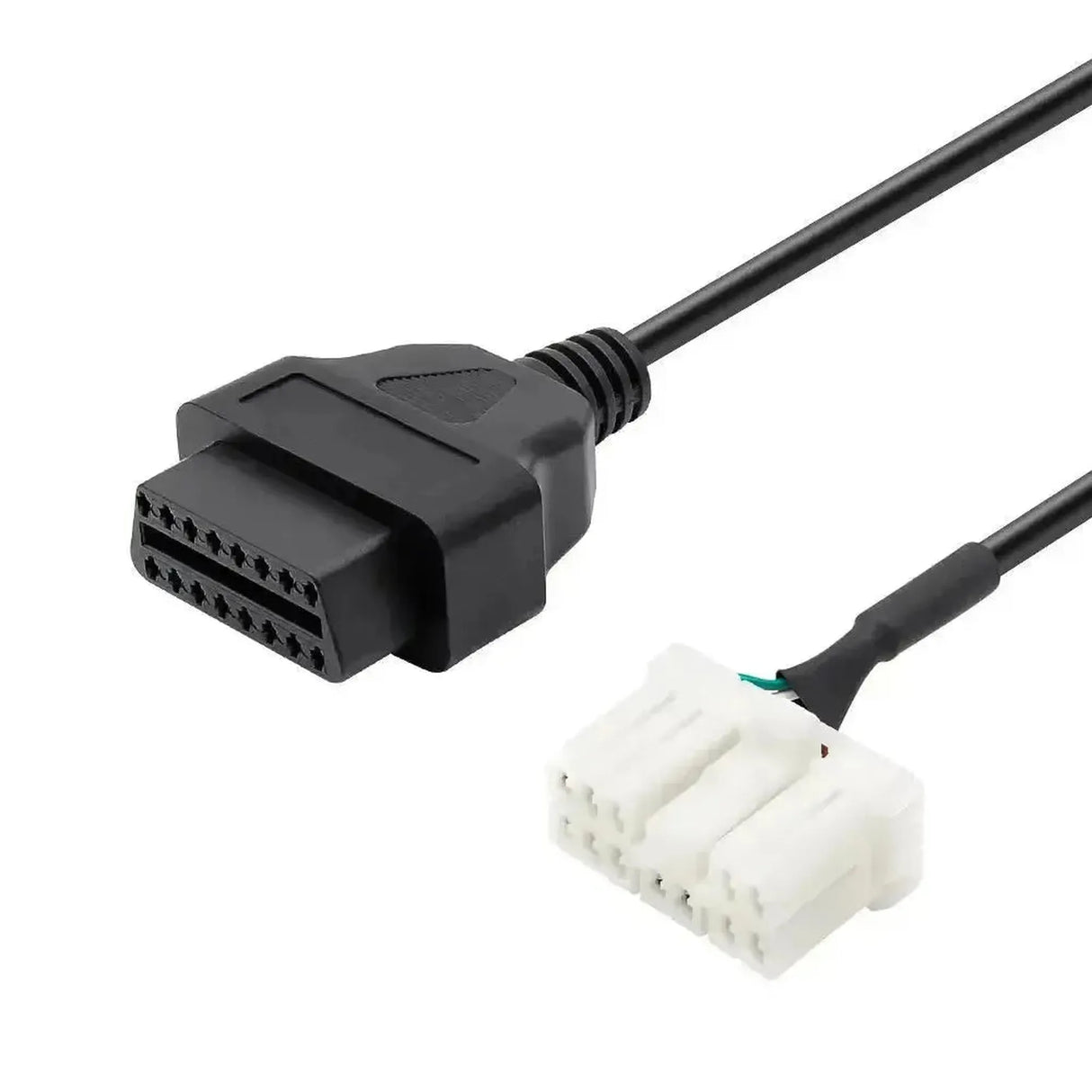

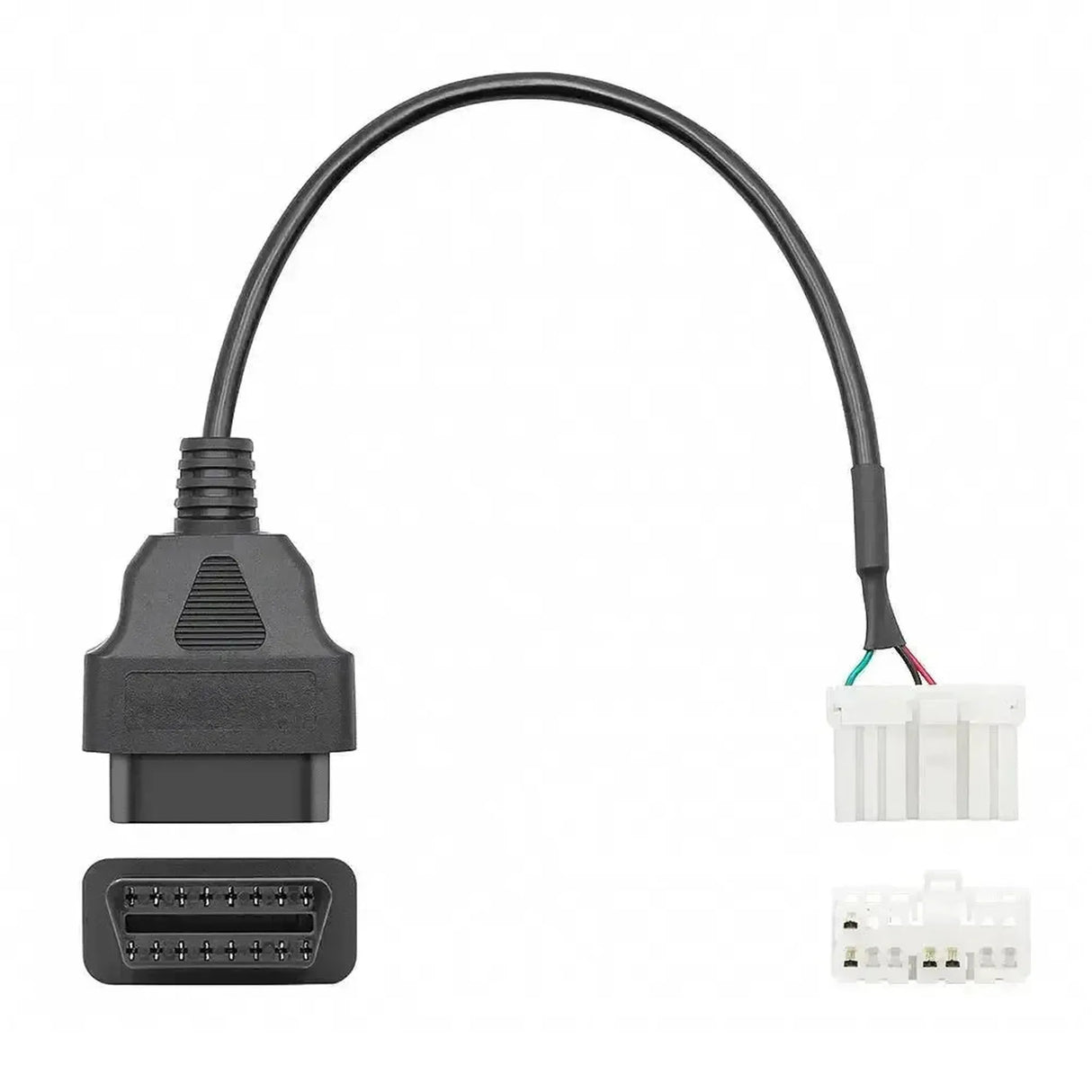

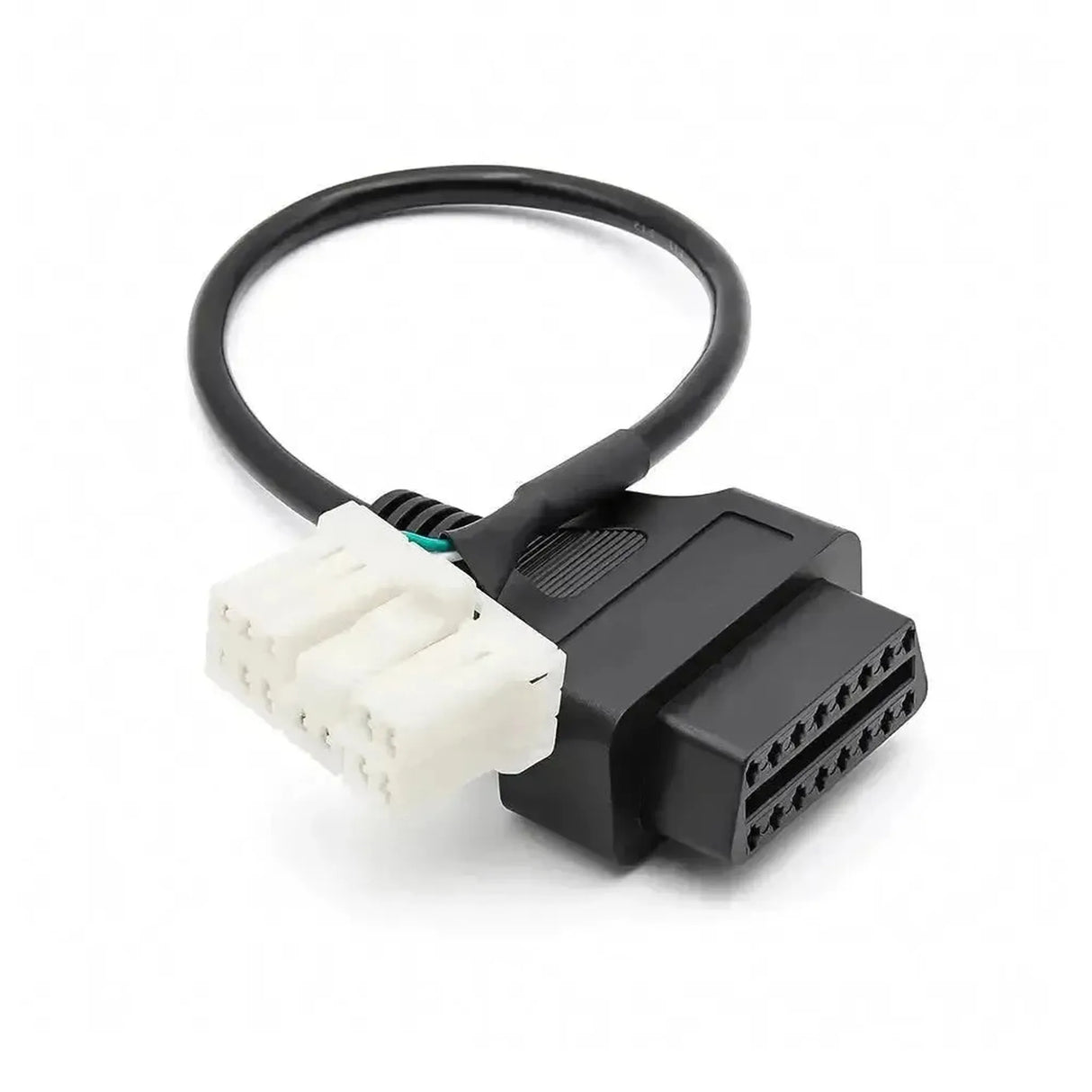

Dieses Adapterkabel verbindet den schwarzen 12-poligen Diagnoseanschluss des Tesla Model S vor dem Facelift mit einem Auslesegerät oder einer Schnittstelle mit 16-poligem OBD2-Stecker. Der Anschluss befindet sich hinter dem Ablagefach unter dem zentralen Display.
Das Model S hat keinen herkömmlichen OBD2-Anschluss. Über diesen Anschluss erreichen Sie den CAN-Bus des Fahrzeugs mit Daten unter anderem zur Hochvoltbatterie, zum Antrieb und zum Laden. Das Kabel wandelt den Anschluss nur physisch um. Ihr Auslesegerät oder Ihre App muss Tesla-Diagnose selbst unterstützen.
VORTEILE
HINWEISE
Anwendungen und Funktionen
Das Kabel ist für Werkstätten und Spezialisten bestimmt, die ein älteres Tesla Model S auslesen.
Zugängliche Daten
- HV-Batterie: Zellspannungen und Temperaturen.
- Antrieb: Leistung, Drehmoment und Wechselrichter.
- Thermomanagement: Kühlung und Heizung.
- Laden: Daten des AC- und DC-Ladens.
Was Sie tun können
- Live-Daten: Aktuelle Werte anzeigen.
- Fehlercodes: Auslesen, soweit das Gerät dies unterstützt.
- Batteriekontrolle: Zustand der HV-Batterie überwachen.
- Logging: Werte während einer Fahrt aufzeichnen.
So verwenden Sie es
- Fahrzeug ausschalten: Stellen Sie das Fahrzeug in die Parkposition.
- Ablagefach lösen: Drücken Sie das Fach unter dem Display fest nach unten.
- Anschließen: Stecken Sie den 12-poligen Stecker in den Anschluss.
- Gerät anschließen: Verbinden Sie Ihr Gerät mit dem 16-poligen Stecker.
- Auslesen: Starten Sie die Tesla-Diagnose in Ihrem Gerät oder Ihrer App.
Kompatible Fahrzeuge und Anwendungen
Maßgeblich ist der schwarze 12-polige Anschluss hinter dem Ablagefach. Dieser ist nur im Model S vor dem Facelift verbaut.
Tesla:
- Model S (vor Facelift): 2012 bis September 2015.
Lieferumfang

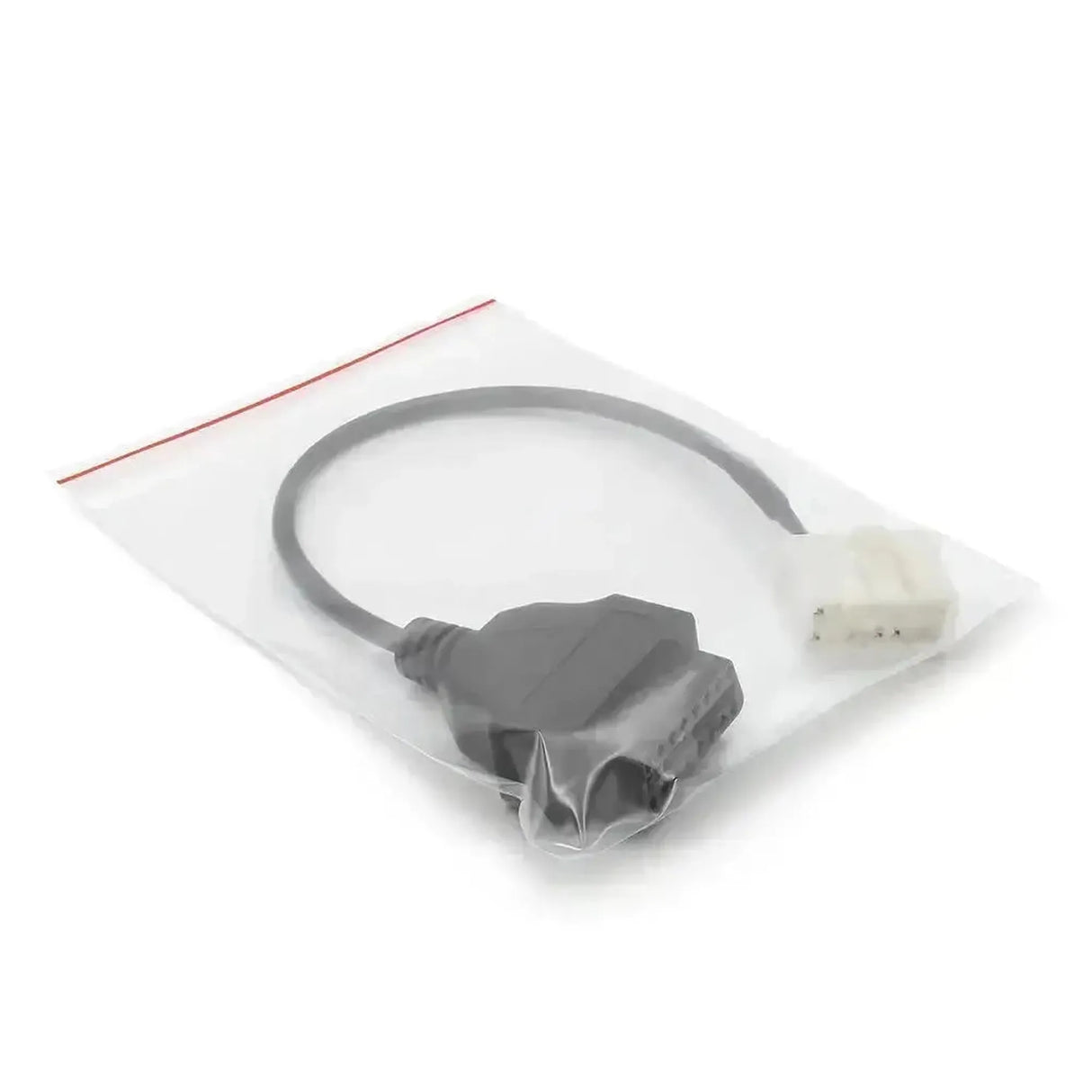

- 1x Tesla 12-polige OBD – 16-polige OBD2 Adapterkabel | Pkw
Technische Spezifikationen
Allgemein
- Die Marke des Kabels oder Adapters. Sie muss häufig zur Marke Ihres Diagnosegeräts passen.Marke
- AsTools
- Um welche Produktart es sich handelt: ein einzelnes Adapterkabel, ein Adapter ohne Kabel oder ein komplettes Set.Produktart
- Adapterkabel
- An welchen Fahrzeugen oder Maschinen Sie das Kabel einsetzen können. So sehen Sie schnell, ob es zu Ihrem Werkstattalltag passt.Fahrzeugarten
- Pkw
Anschlüsse
- Der Stecker auf der Seite Ihres Diagnosegeräts oder Ihrer Schnittstelle. Meist ein 16-poliger OBD2-Stecker.Anschluss Geräteseite
- 16-polig OBD2, weiblich
- Über welche Datenleitungen das Kabel Signale überträgt. Fahrzeug und Tester müssen dieselbe Kommunikationsart verwenden.Kommunikation
- CAN-bus
Weitere Spezifikationen
- Anwendung
- Tesla Model S (2012 bis September 2015) mit 12-poliger Diagnosebuchse
- Anschluss Fahrzeugseite
- 12-polig (Tesla, schwarz)
- Anschluss Geräteseite
- 16-polig OBD2 (Buchse)
- Funktionsweise
- Passiv, keine Protokollumwandlung
