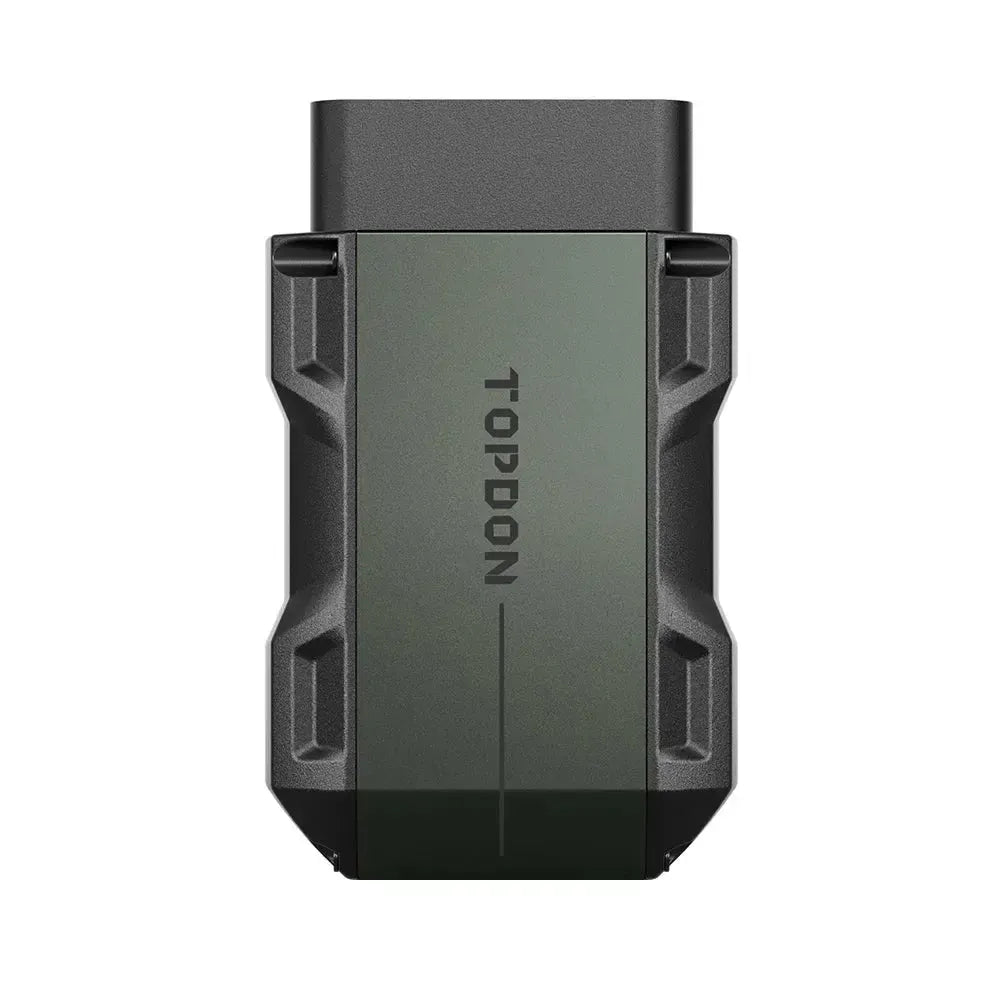

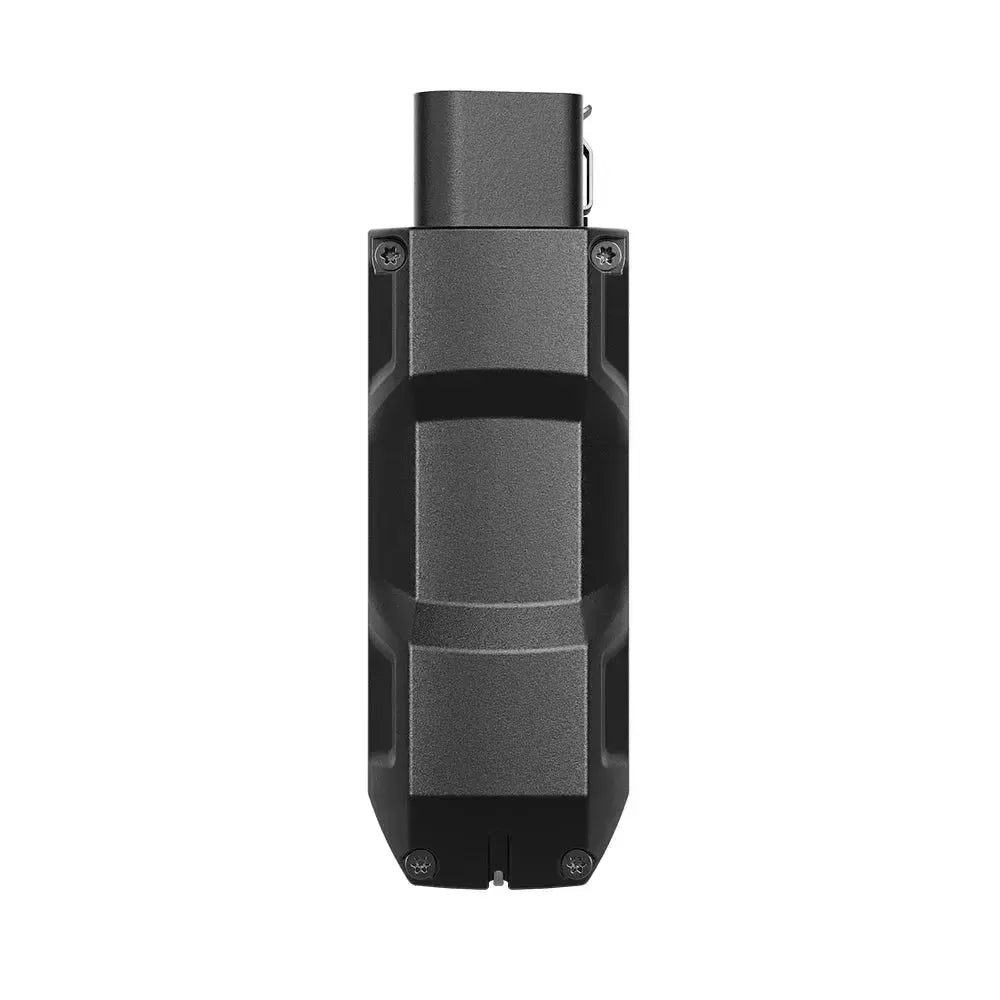

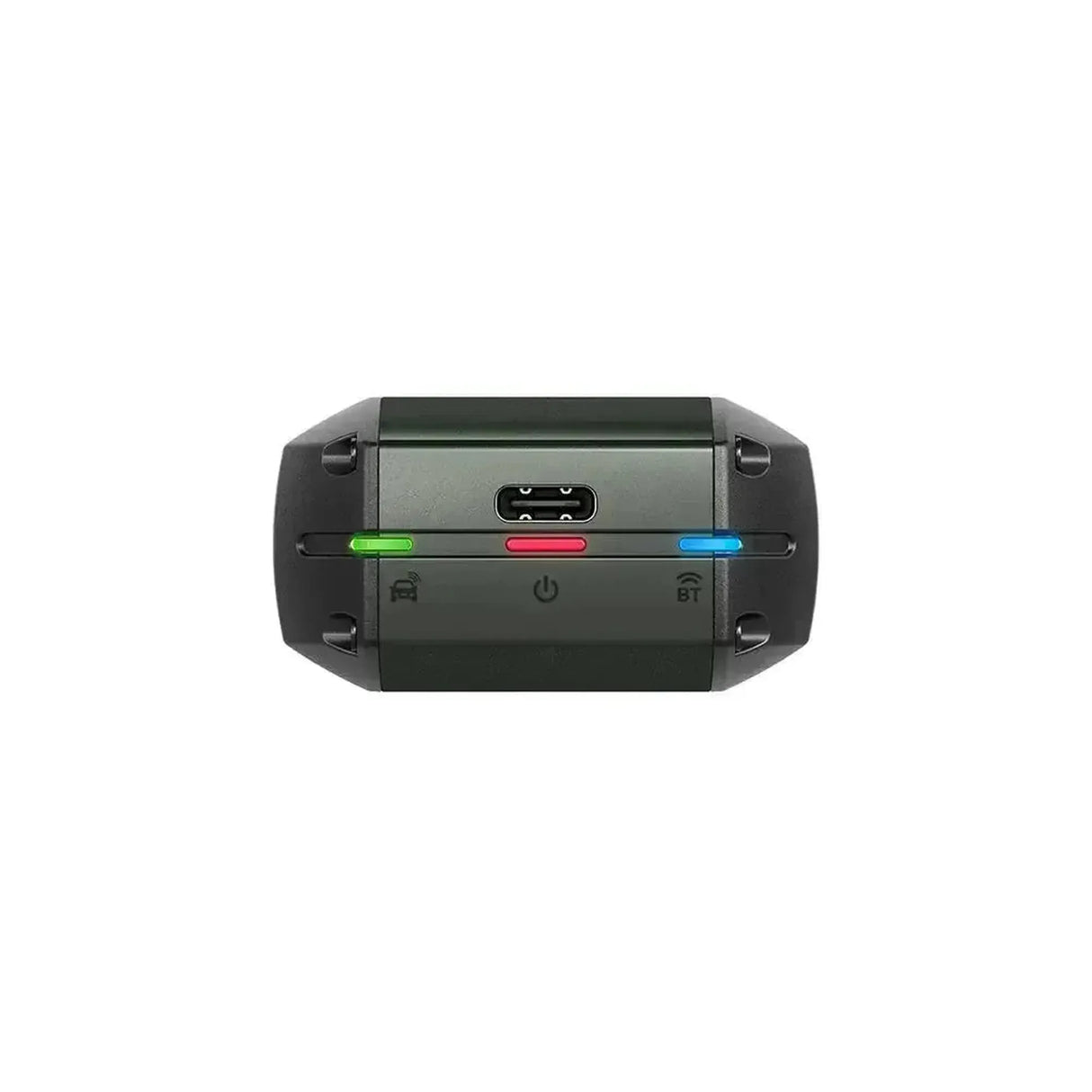

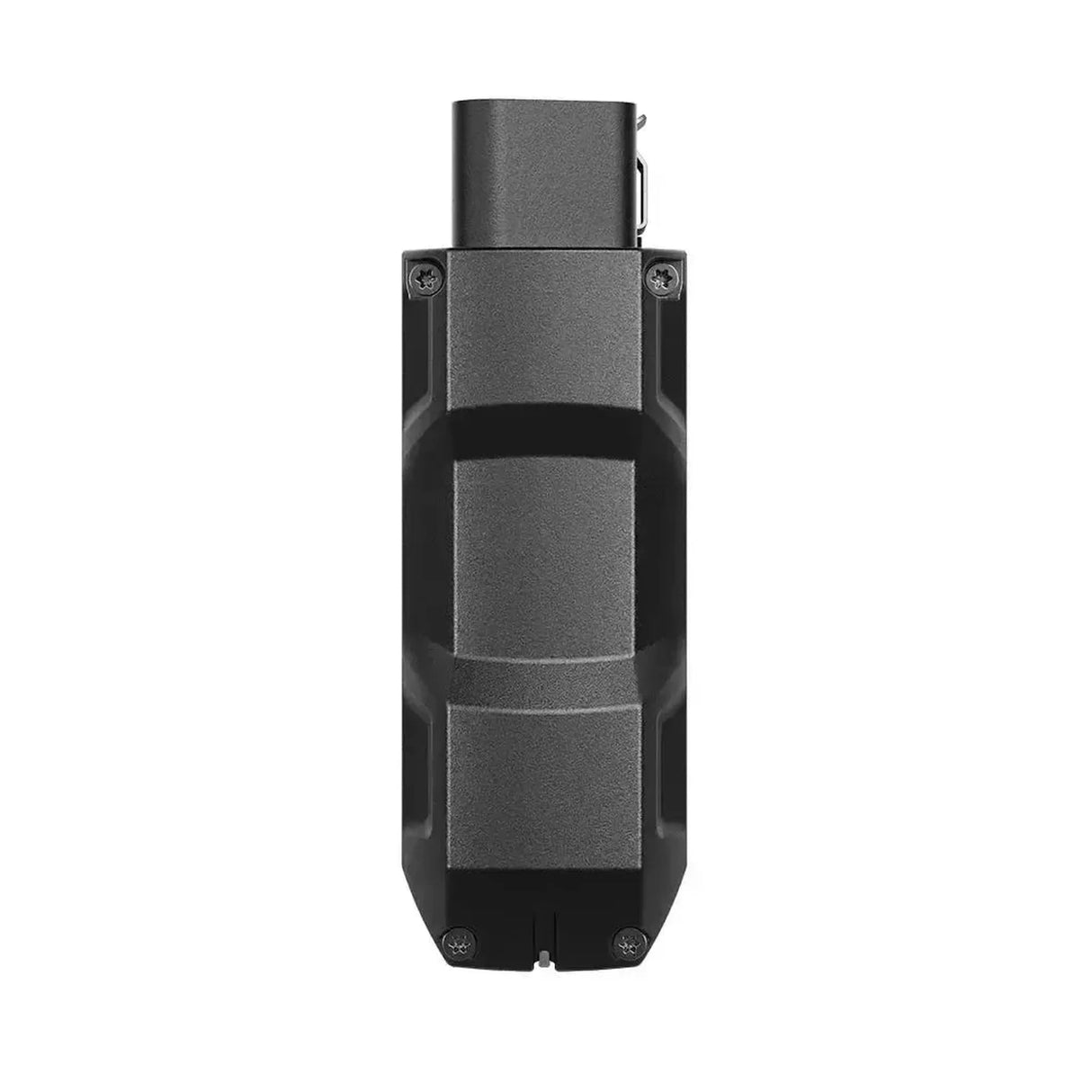

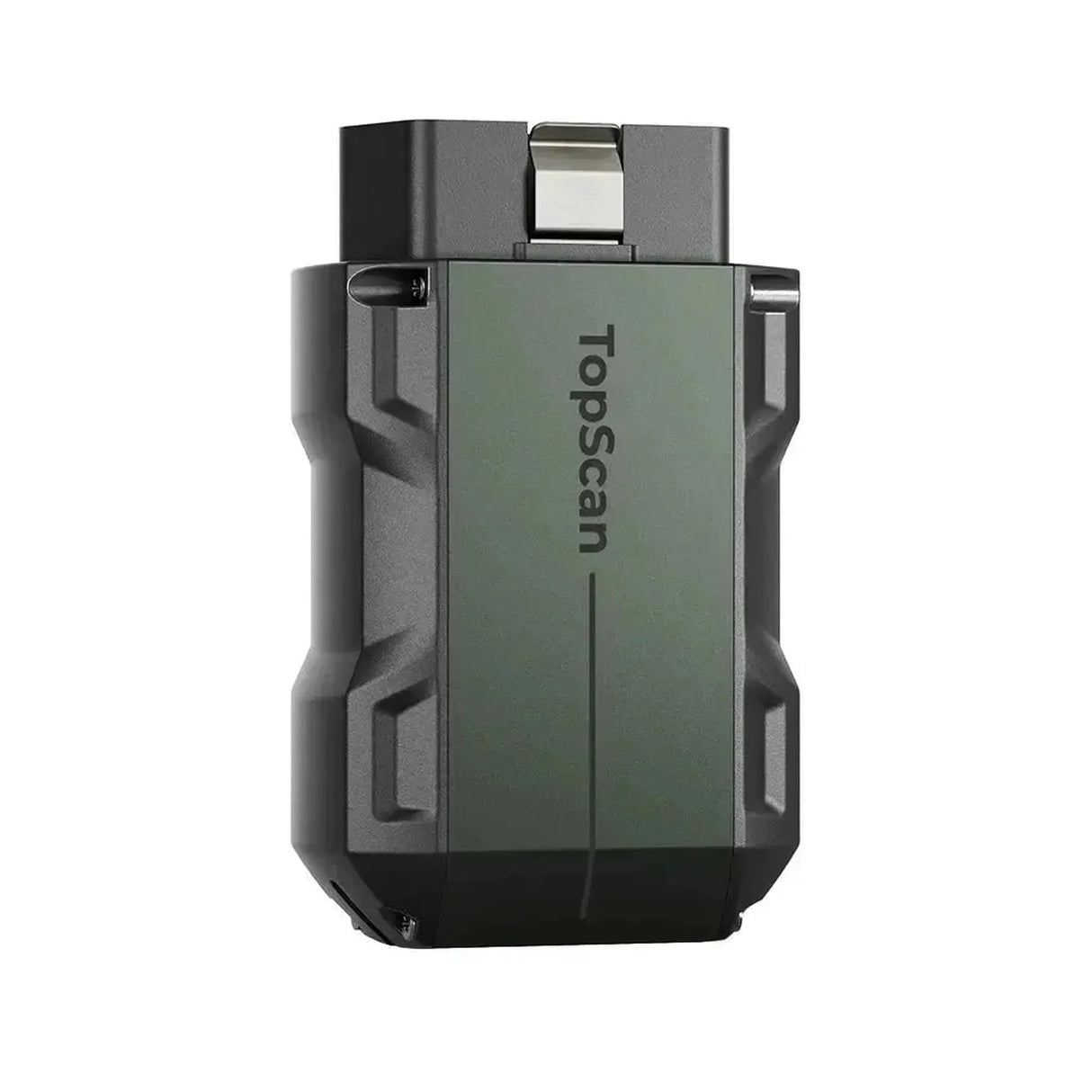

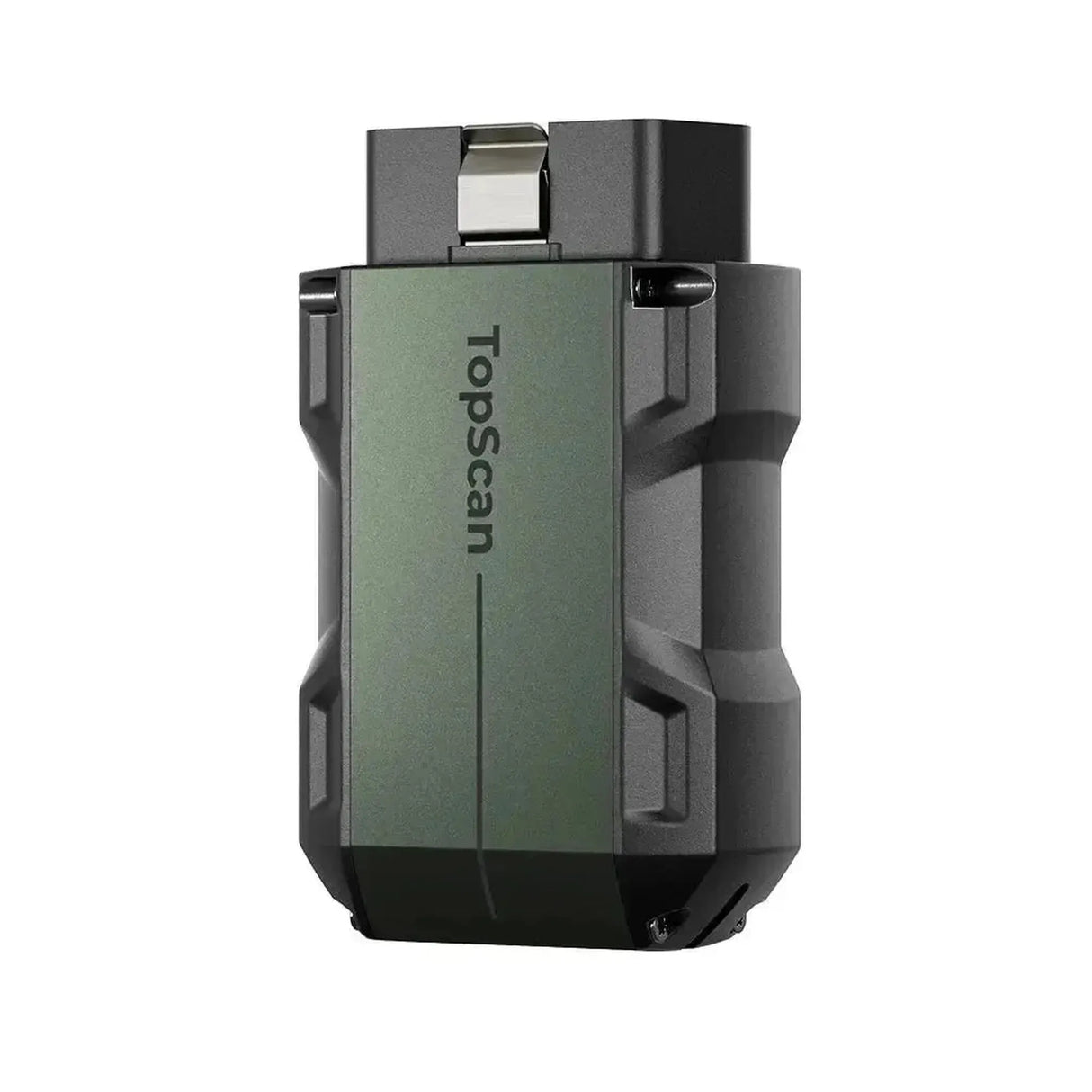

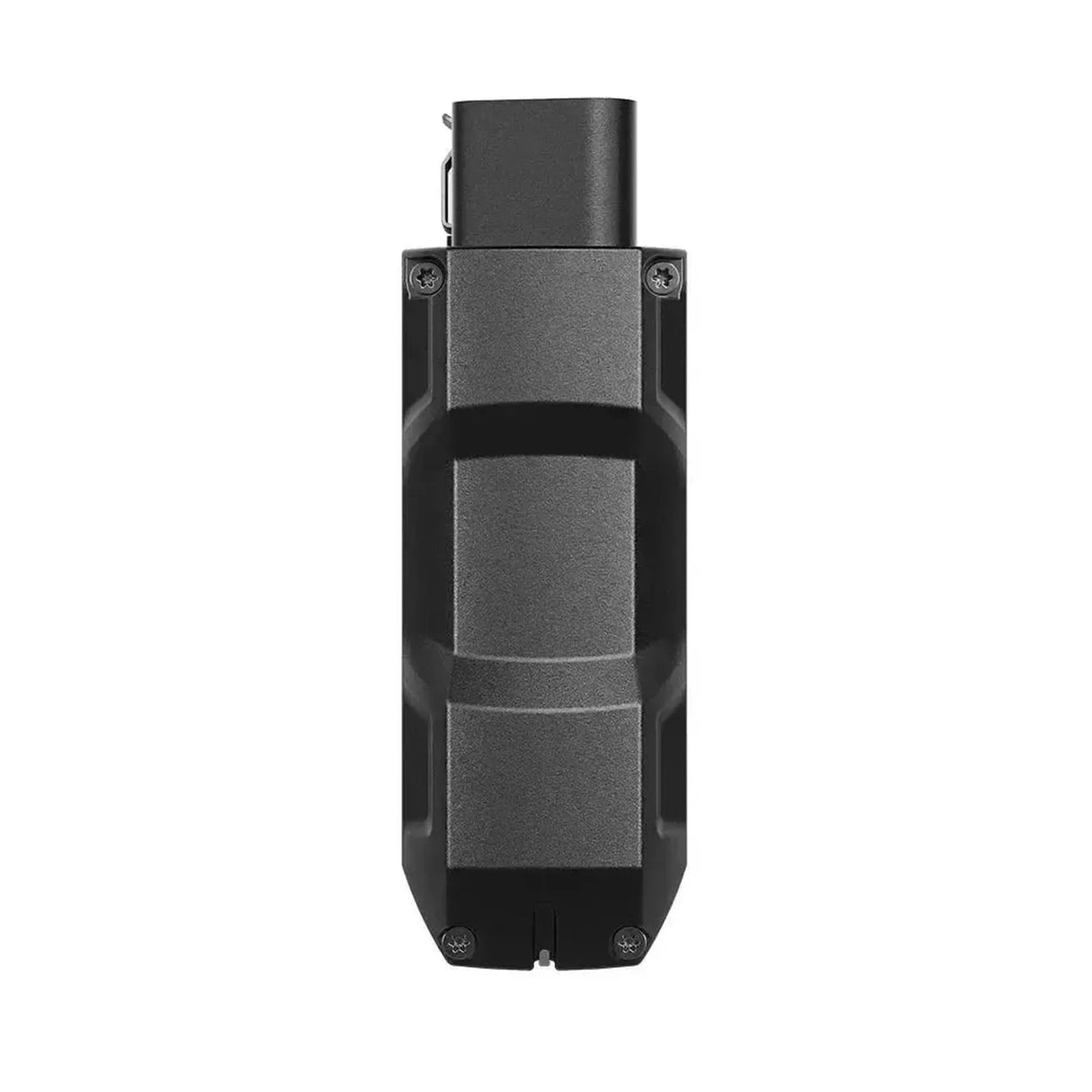

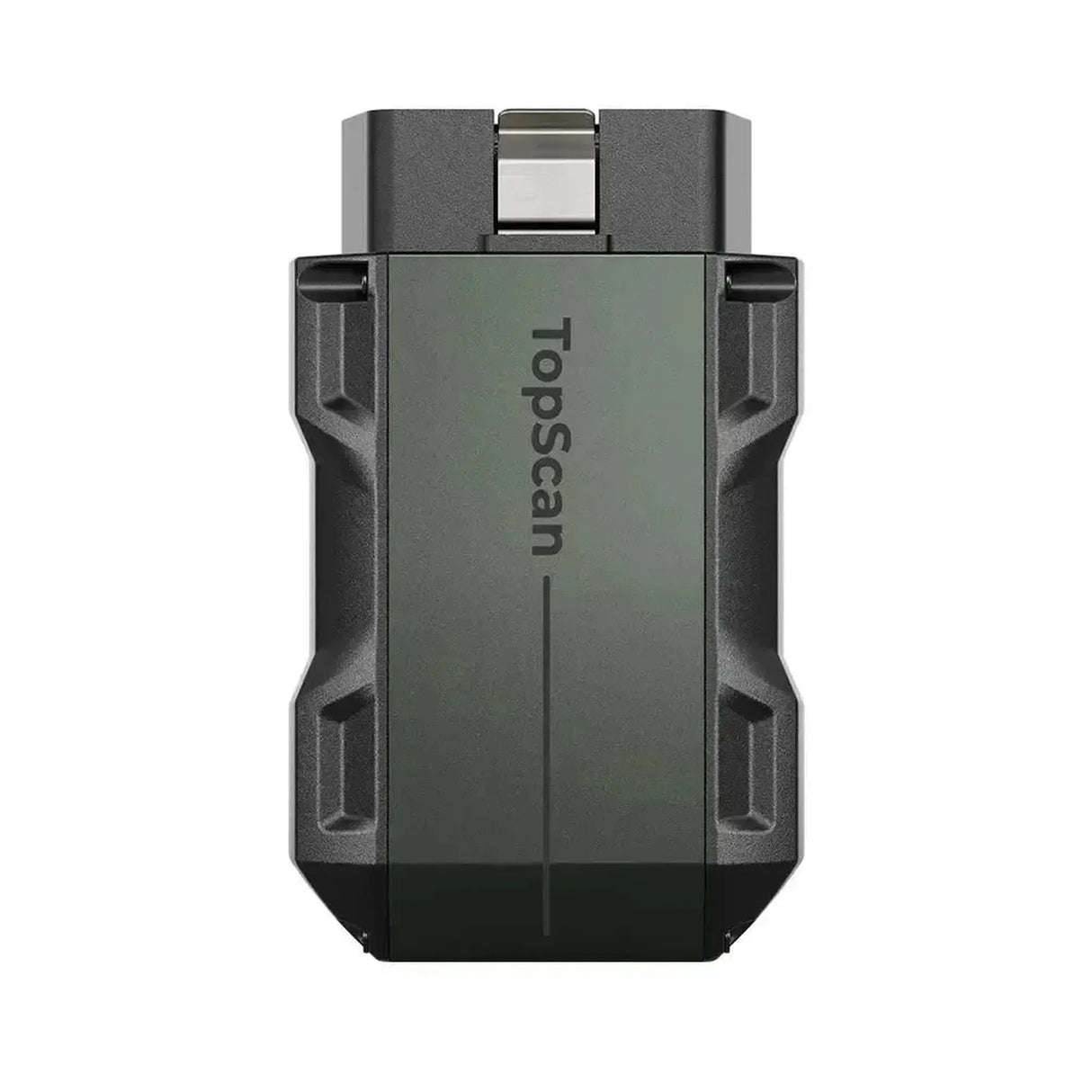

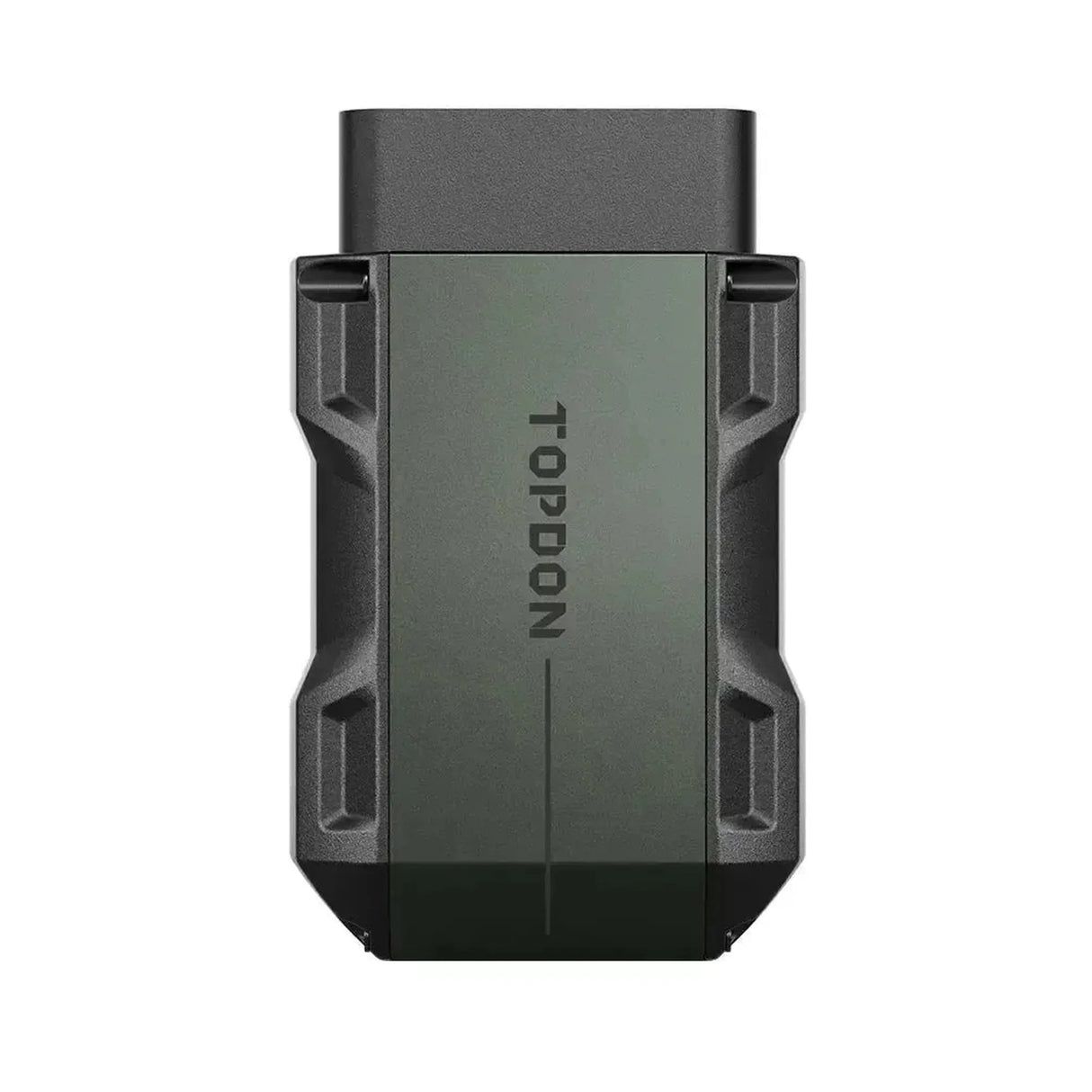

Topdon TopScan Master | Diagnosegerät | Auto

Anwendungen und Funktionen

Der TopScan Master ist für Monteure, kleine Werkstätten und erfahrene Heimwerker gedacht, die ein kompaktes Diagnosegerät mit Servicefunktionen suchen. Nachfolgend finden Sie, was das Gerät leisten kann.

Diagnosefunktionen

• AutoVIN und AutoScan: Das Fahrzeug erkennen und alle Systeme scannen.
• Fehlercodes: Auslesen und Löschen in allen verfügbaren Systemen.
• Live-Daten: Als Text, Diagramm oder Anzeige; bis zu 4 Werte gleichzeitig.
• Aktortests: Unter anderem Injektoren, Fenster, Spiegel und AGR.
• I/M Readiness: Den Status der Emissionssysteme prüfen.

Reparaturunterstützung

• TopFix AI: Fehlercodes erklärt, mit Ursachen und Lösungen.
• Reparaturanleitung: Pro Fehlercode, mit technischen Service-Bulletins (TSB).
• OBD-Anschluss finden: Die Position der Diagnosebuchse je Modell.
• Warnleuchten: Eine Bibliothek mit Warnleuchten und deren Bedeutung.

Sonstiges

• Leistungstest: Beschleunigung messen, zum Beispiel 0 bis 100 km/h.
• Berichte: Einen Diagnosebericht erstellen und teilen.
• Firmware: Wird automatisch über Bluetooth aktualisiert.

So verwenden Sie das Gerät

1. App installieren: Installieren Sie die Topdon-App und melden Sie sich an oder registrieren Sie sich.

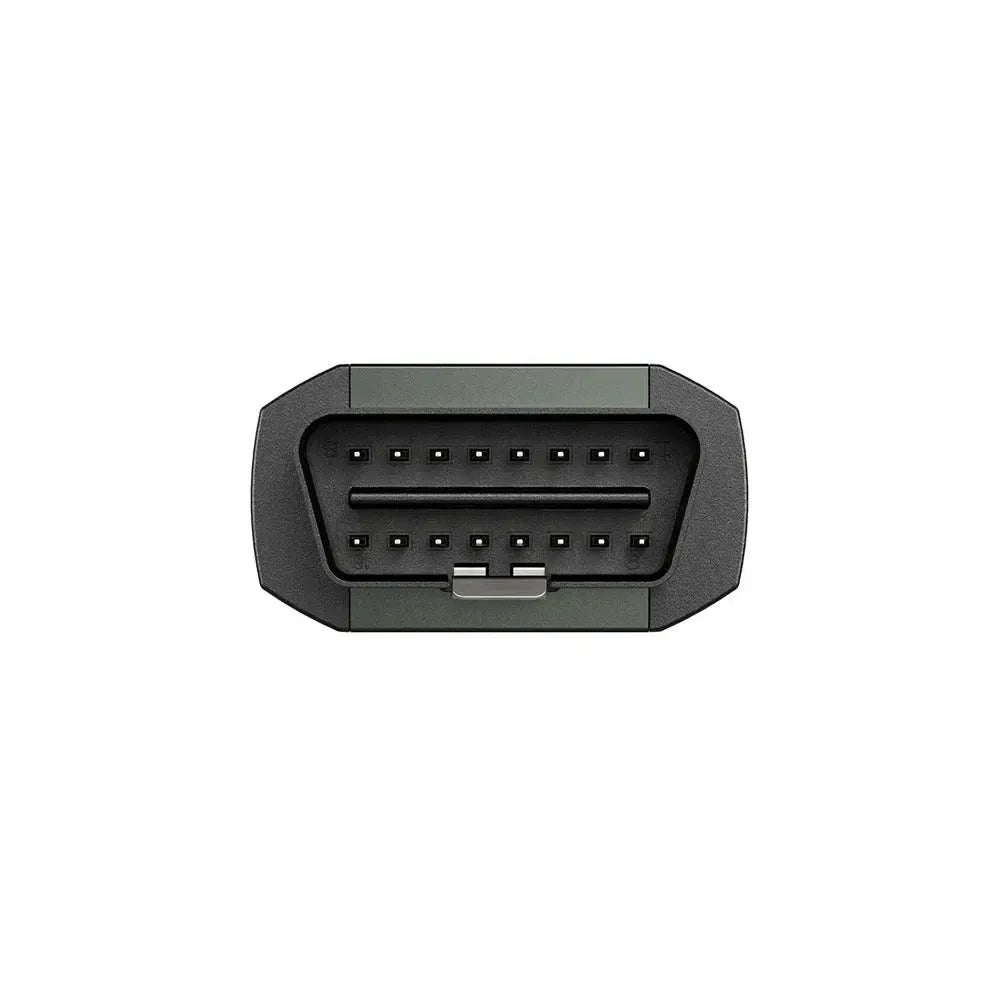

2. Anschließen: Stecken Sie den TopScan Master in den OBD-Anschluss, Zündung aus.
3. Koppeln: Schalten Sie die Zündung ein und koppeln Sie über Bluetooth.
4. Software laden: Laden Sie bei der ersten Verwendung die Fahrzeugsoftware herunter.
5. Scannen: Scannen Sie das Fahrzeug und nutzen Sie Live-Daten, Tests und Servicefunktionen.

Service- und Wartungsfunktionen

Topdon nennt 30 Servicefunktionen. Welche Funktion bei welchem Modell funktioniert, unterscheidet sich je nach Marke, Modell und Baujahr.

Motor und Getriebe

• Öl-Reset: Das Wartungsintervall zurücksetzen.
• Drosselklappe (ETS): Die Drosselklappe nach Reinigung oder Austausch anlernen.
• Injektorcodierung: Den Code neuer Injektoren in das ECU einspeichern.
• Zylinderausgleich: Den Beitrag jedes Zylinders testen.
• Getriebe: Das Automatikgetriebe nach der Reparatur anpassen.
• Kurbelwellensensor: Die Kurbelwellen-Zahnradzuordnung anlernen (Gear Learning).
• Luft-Kraftstoff (A/F): Die Adaptionswerte zurücksetzen.
• Turbo (VGT): Den variablen Turbolader anlernen.
• Wasserpumpe: Das Kühlsystem über die Pumpe entlüften.
• Start/Stopp: Das Start-Stopp-System zurücksetzen.

Abgas und Emissionen

• DPF: Eine Regeneration des Rußpartikelfilters starten.
• GPF: Den Benzinpartikelfilter zurücksetzen.
• AdBlue: Das AdBlue-System nach dem Nachfüllen zurücksetzen.
• NOx-Sensor: Den Sensor nach dem Austausch zurücksetzen.
• AGR: Das AGR-Ventil nach Reinigung oder Austausch anlernen.

Bremsen und Fahrwerk

• EPB: Die elektrische Parkbremse zurückstellen.
• ABS entlüften: Luft aus dem ABS-System entfernen.
• Lenkwinkelsensor (SAS): Den Sensor nach dem Ausrichten kalibrieren.
• Luftfederung: Die Fahrhöhe kalibrieren.
• TPMS: Das Reifendrucksystem zurücksetzen.
• Reifengröße: Eine andere Reifengröße einstellen.

Elektrisches System

• Batterieregistrierung (BMS): Eine neue Batterie anmelden.
• Airbag: Das Airbag-Steuergerät nach der Reparatur zurücksetzen.
• Scheinwerfer (AFS): Adaptive Scheinwerfer kalibrieren.
• Kilometerstand (ODO): Den Kilometerstand anpassen.
• Transportmodus: Den Transportmodus ein- oder ausschalten.

Komfort

• Schiebedach: Das Schiebedach initialisieren.
• Sitze: Sitze kalibrieren.
• Fenster: Die Endpositionen der Fenster anlernen.
• Sprache: Die Fahrzeugsprache ändern.

Spezielle Funktionen und Möglichkeiten

Neben Diagnose und Service:

• CAN FD und DoIP: Für neue Modelle unter anderem von BMW, Mercedes-Benz und Volvo.
• Gesicherte Gateways: Unter anderem FCA, Renault und Nissan, mit Internetverbindung und aktiver Lizenz.
• Bluetooth 5.0: Kabellose Nutzung bis etwa 10 Meter vom Fahrzeug entfernt.

Unterstützte Fahrzeugmarken

Maßgeblich ist die Kombination aus Marke, Modell und Baujahr, nicht allein die Marke. Die Abdeckung unterscheidet sich je nach Funktion; prüfen Sie vorab, ob Ihr Modell und die gewünschte Funktion enthalten sind.

Marken für die Diagnose

Topdon nennt weltweit mehr als 120 Marken.

• Europäisch: Abarth, Alfa Romeo, Audi, Bentley, BMW, Bugatti, Citroën, Cupra, Dacia, DS, Ferrari, Fiat, Iveco, Jaguar, Lamborghini, Lancia, Land Rover, Maserati, Maybach, Mercedes-Benz, MINI, Opel, Peugeot, Polestar, Porsche, Renault, Rolls-Royce, Saab, Seat, Škoda, Smart, Vauxhall, Volkswagen, Volvo
• Asiatisch: Acura, Daewoo, Daihatsu, Genesis, Honda, Hyundai, Infiniti, Isuzu, Kia, Lexus, Mahindra, Maruti Suzuki, Mazda, Mitsubishi, Nissan, Perodua, Proton, Renault Samsung, Scion, SsangYong, Subaru, Suzuki, Tata, Toyota
• Amerikanisch: Buick, Cadillac, Chevrolet, Chrysler, Dodge, Ford, General Motors, GMC, Holden, Jeep, Lincoln
• Chinesisch: Aeolus, BAIC, Baichuansu, Baojun, BYD, Changan, Chery, Cowin, Denza, Dongfeng, Emgrand, Englon, Exeed, Geely, Gleagle, Great Wall, Hafei, Haval, Jetour, Karry, Lynk&Co, Maple, Maxus, MG, Rely, Riich, Roewe, Senova, Sokon, SWM, Venucia, Weiwang, Wuling

Topdon erweitert die Abdeckung mit jedem Software-Update.

Lizenzinformationen

Beim Kauf über AsTools erhalten Sie 1 Jahr Software-Updates.

• Beim Kauf: Registrieren Sie das Gerät in der App und laden Sie die Fahrzeugsoftware herunter.
• Im ersten Jahr: Neue Modelle, Funktionen und Korrekturen.
• Nach 1 Jahr: Fehlercodes in allen Systemen lesen; OBD und I/M Readiness bleiben funktionsfähig.
• Verlängern: Mit der Topdon TopScan Master Update-Lizenz, separat erhältlich in unserem Webshop.

Lieferumfang

• 1x Topdon TopScan Master
• 1x Kurzanleitung

Update-Lizenz (Verlängerung nach der kostenlosen Testphase)
