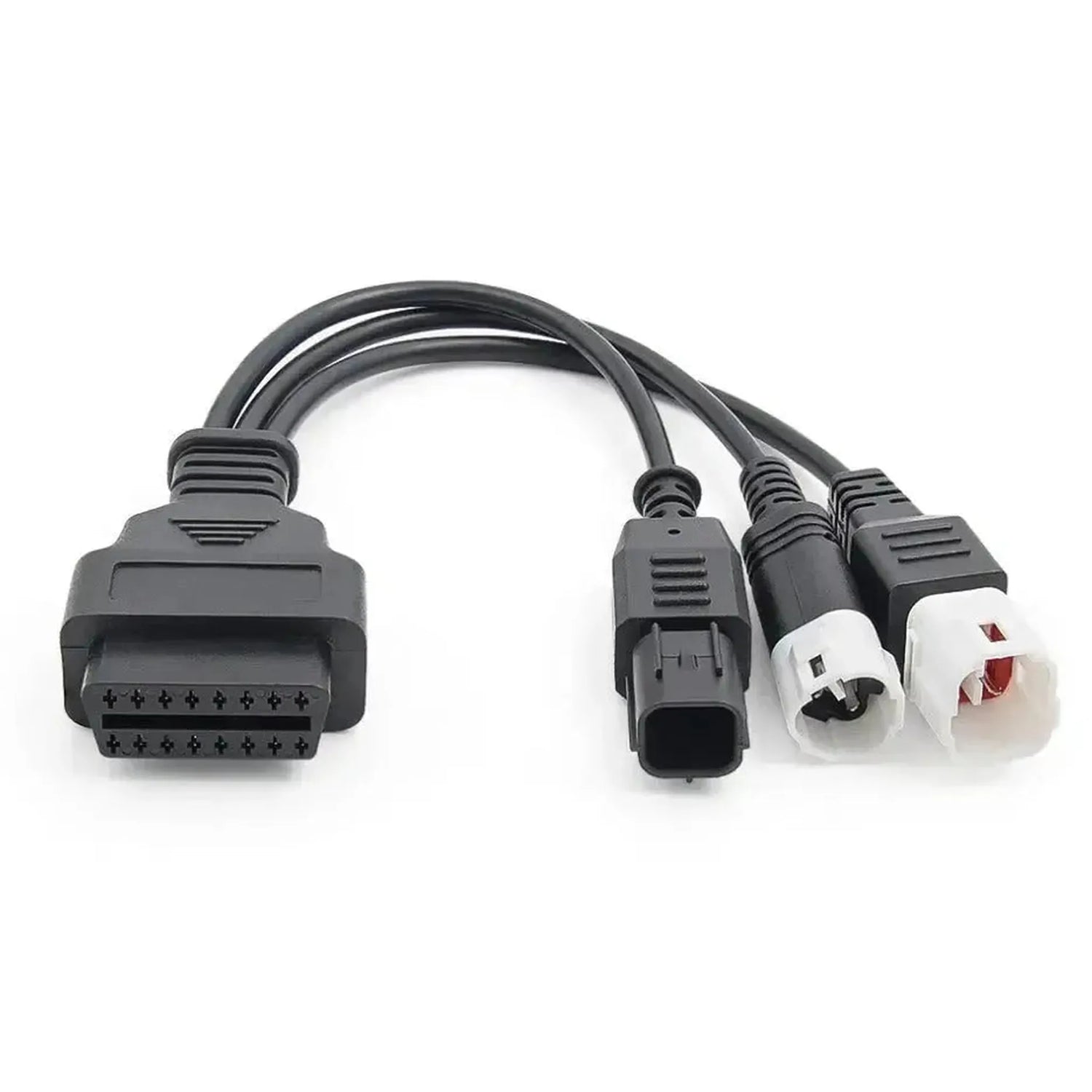

Deze verloopkabel verbindt de diagnoseaansluiting van Yamaha-motorfietsen met een uitleesapparaat met een 16-pins OBD2-stekker. Aan de voertuigzijde zitten drie stekkers: 3-polig, 4-polig en 6-polig. De aansluiting zit meestal onder het zadel of achter een zijkap.
Yamaha gebruikte per generatie een andere stekker. Met één kabel bereikt uw uitleesapparaat de motorregeling van oudere K-Line-modellen, van de 4-polige generatie vanaf 2016 en van Euro 5-modellen. U leest en wist foutcodes en bekijkt live data. De kabel zet de aansluiting alleen fysiek om; het uitleesapparaat moet zelf de Yamaha-diagnose ondersteunen.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
De kabel is bedoeld voor monteurs en werkplaatsen die Yamaha-motorfietsen van verschillende generaties uitlezen.

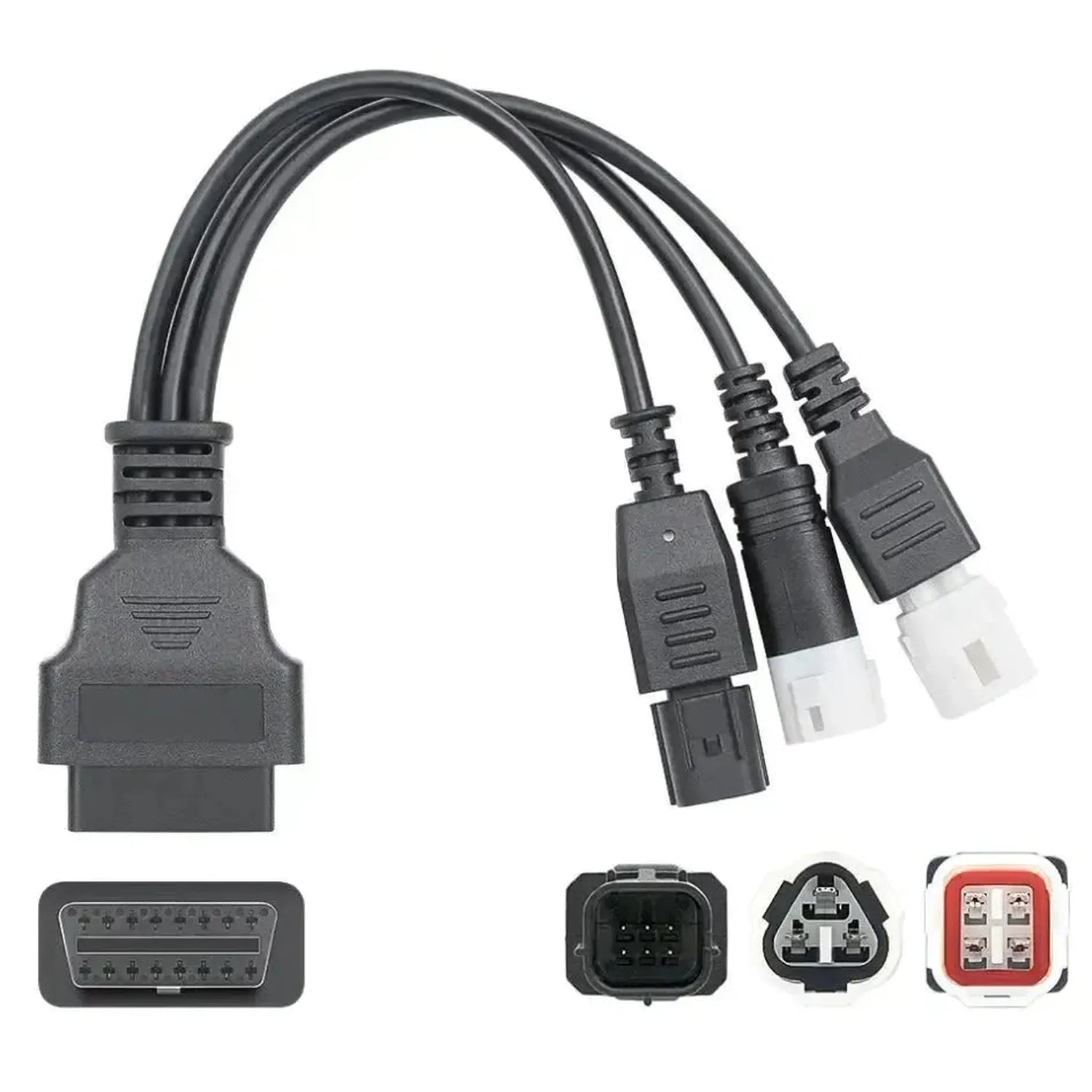

Wat er aan de kabel zit
- 3-polige stekker: Oudere Yamaha-modellen met K-Line.
- 4-polige stekker: Yamaha-modellen vanaf 2016.
- 6-polige stekker: Euro 5-modellen.
- 16-pins OBD2: Voor het uitleesapparaat.
Wat u kunt doen
- Foutcodes: Lezen en wissen.
- Live data: Actuele sensorwaarden bekijken.
- Identificatie: Software- en hardwareversie van de ECU.
- Overige functies: Waar het uitleesapparaat ze biedt.
Zo gebruikt u hem
- Aansluiting zoeken: Zoek de diagnosestekker onder het zadel of een zijkap.
- Stekker kiezen: Tel de pennen en kies de passende stekker.
- Aansluiten: Steek die stekker in en koppel de 16-pins stekker.
- Contact aan: Zet het contact aan, zonder de motor te starten.
- Uitlezen: Kies Yamaha, het model en het systeem.
Compatibele voertuigen en toepassingen
Bepalend is het aantal pennen van de Yamaha-diagnoseaansluiting. Met de 4-polige stekker is de kabel onder meer geschikt voor:
Yamaha (4-polig):
- MT-09 / FZ-09: Vanaf 2016.
- MT-10 / FZ-10: Vanaf 2016.
- YZF-R1: Vanaf 2016.
- YZF-R6: Vanaf 2017.
- XSR900: Vanaf 2016.
- Tracer 900: Vanaf 2016.
Yamaha (3- en 6-polig):
- 3-polige stekker: Oudere modellen met K-Line.
- 6-polige stekker: Modellen met de Euro 5-aansluiting.
Verpakkingsinhoud
- 1x Yamaha 3+4+6-pins - 16-pins OBD2 Verloopkabel | Motorfiets
Technische Spezifikationen
Allgemein
- Die Marke des Kabels oder Adapters. Sie muss häufig zur Marke Ihres Diagnosegeräts passen.Marke
- AsTools
- Um welche Produktart es sich handelt: ein einzelnes Adapterkabel, ein Adapter ohne Kabel oder ein komplettes Set.Produktart
- Adapterkabel
Anschlüsse
- Der Stecker auf der Seite Ihres Diagnosegeräts oder Ihrer Schnittstelle. Meist ein 16-poliger OBD2-Stecker.Anschluss Geräteseite
- 16-polig OBD2 (J1962)
- Über welche Datenleitungen das Kabel Signale überträgt. Fahrzeug und Tester müssen dieselbe Kommunikationsart verwenden.Kommunikation
- K-line
- CAN-bus
Weitere Spezifikationen
- Toepassing
- Yamaha-motorfietsen met een 3-, 4- of 6-polige diagnoseaansluiting
- Aansluiting voertuigzijde
- 3-pins, 4-pins en 6-pins Yamaha
- Aansluiting apparaatzijde
- 16-pins OBD2 (J1962)
- Werking
- Passief, geen protocolconversie
- Segment
- Motorfiets
