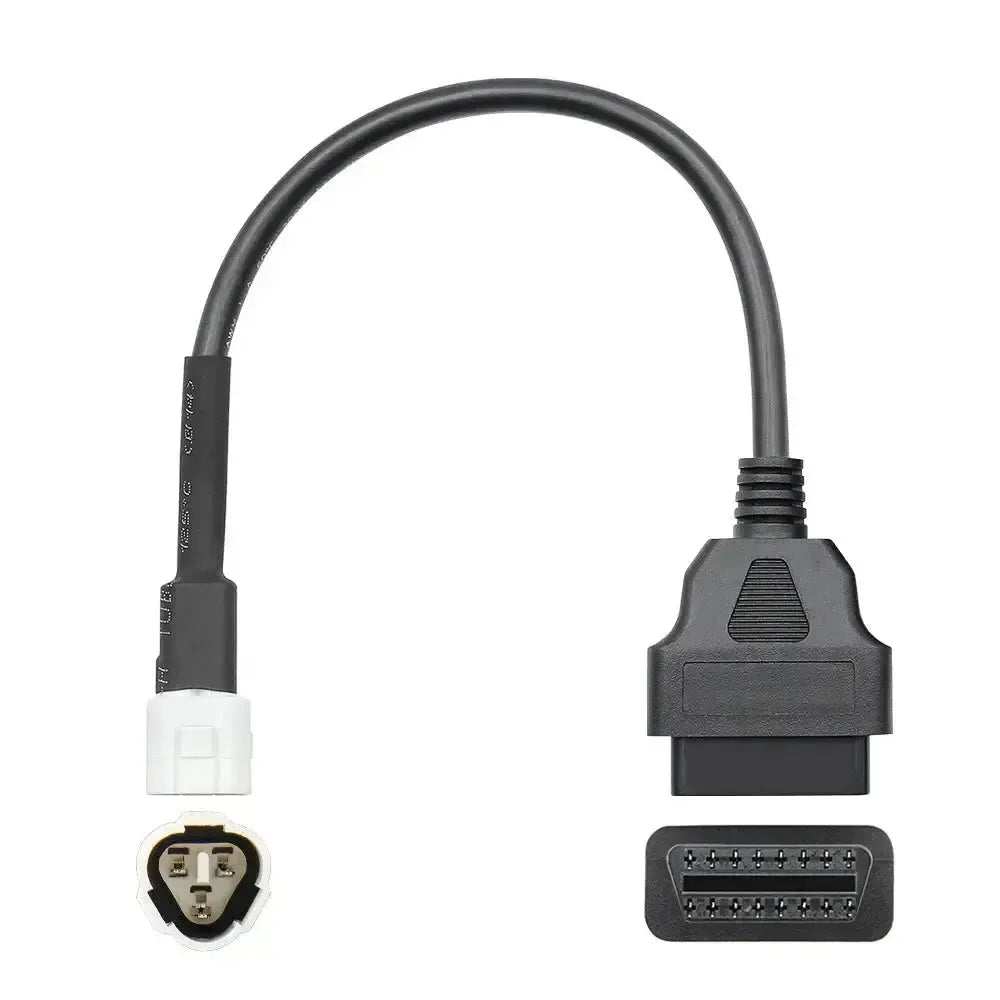

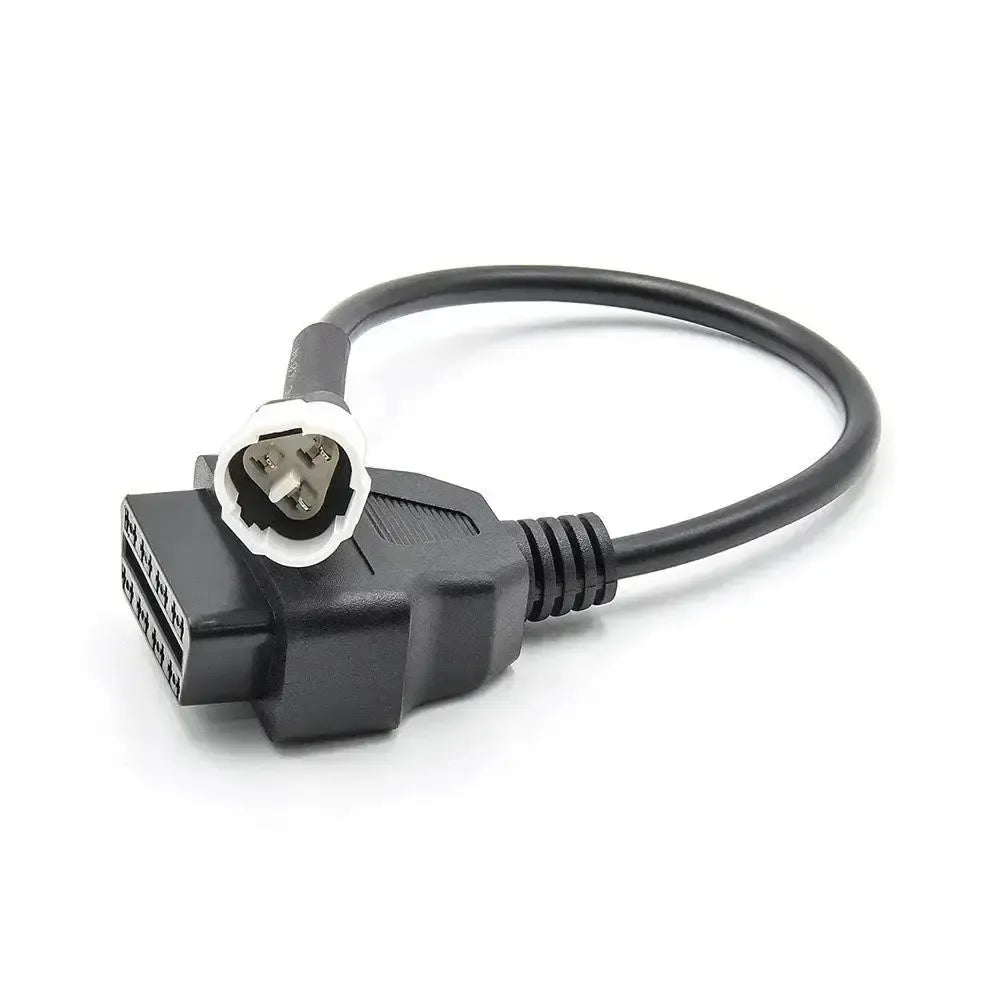

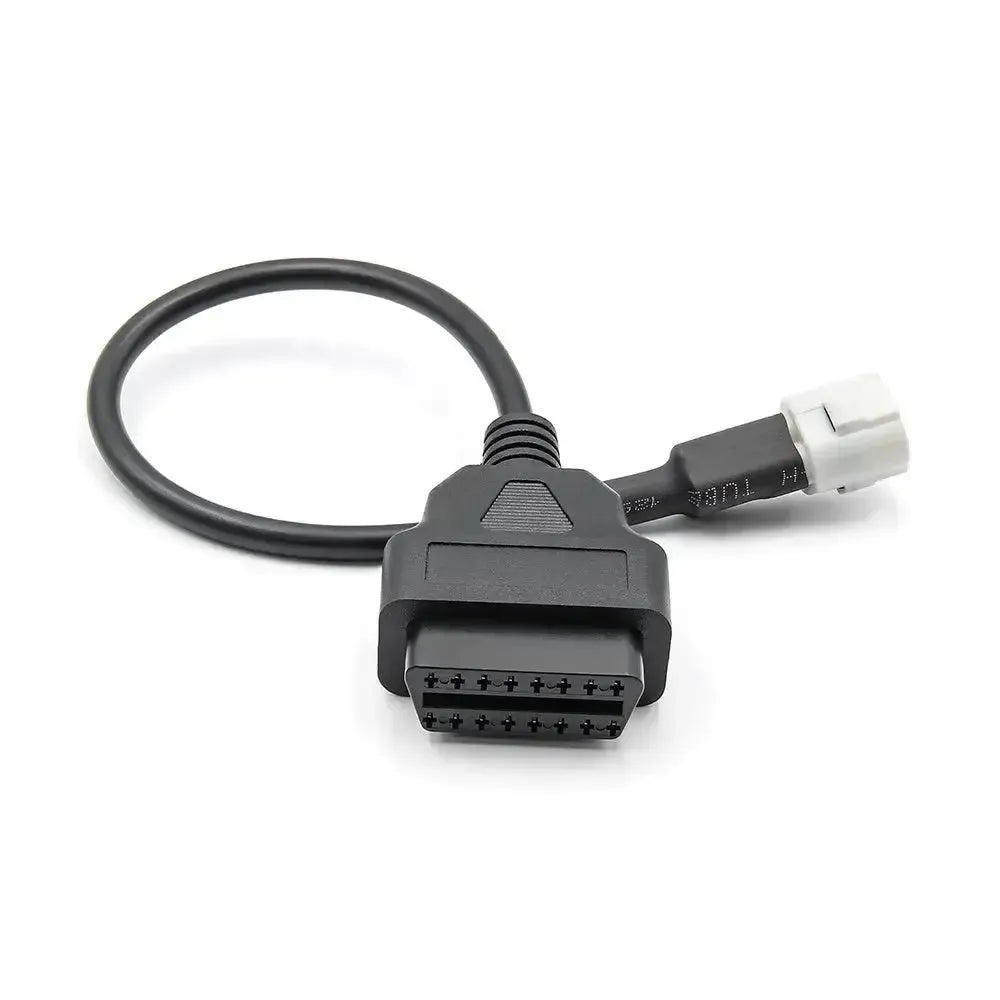

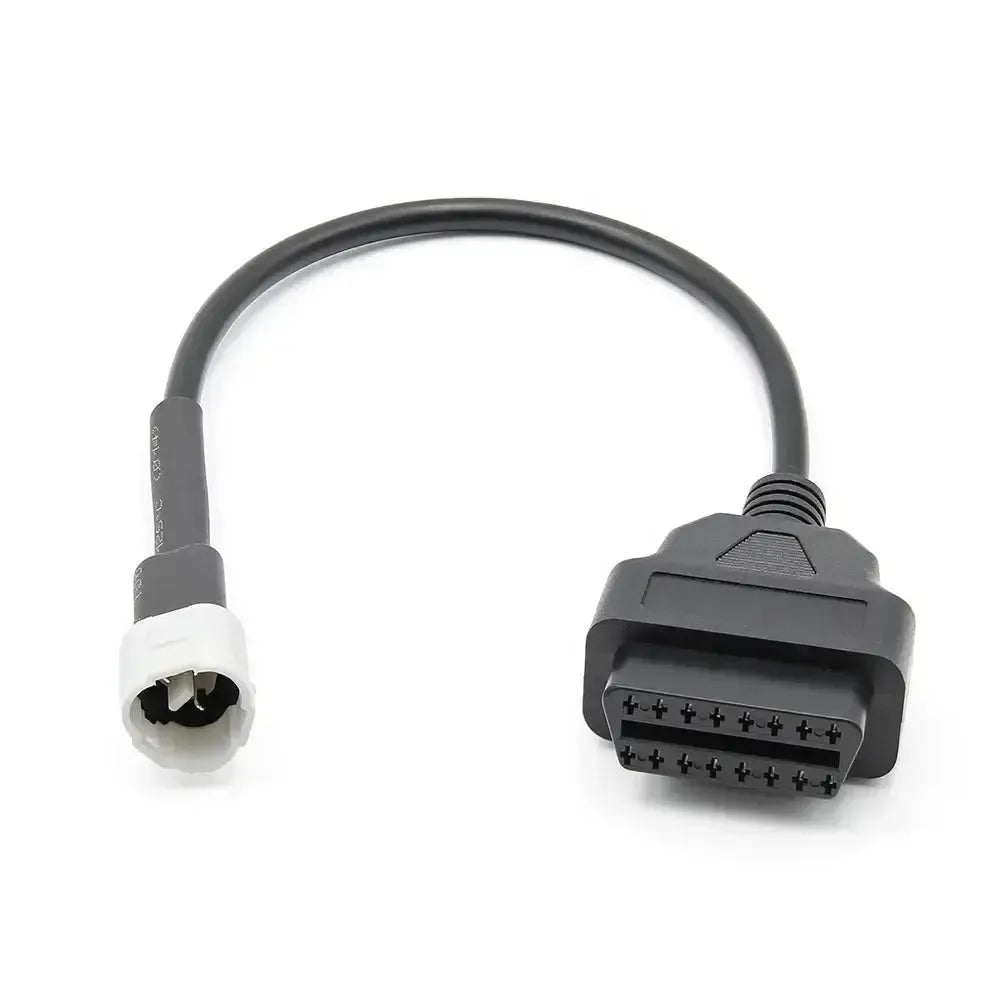

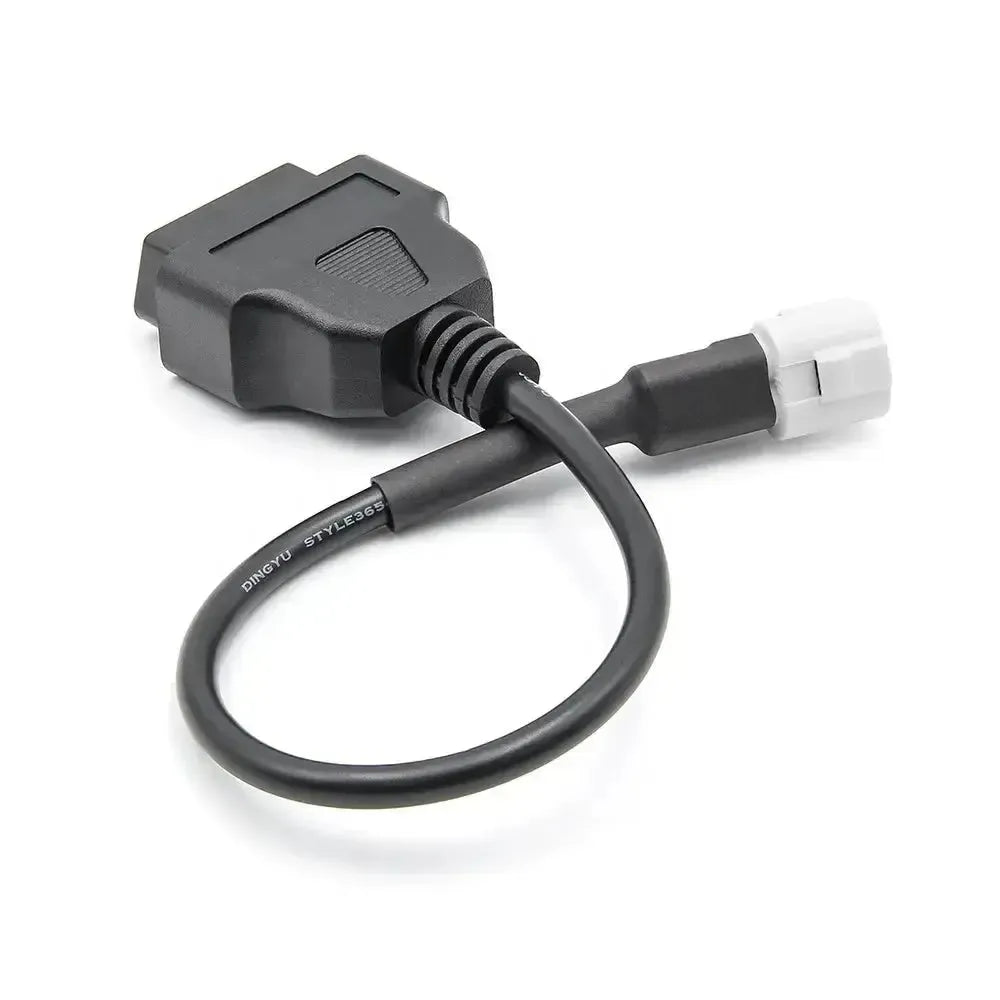

Dieses Adapterkabel verbindet den 3-poligen Yamaha-Diagnoseanschluss mit einem Diagnosegerät mit 16-poligem OBD2-Stecker. Der Anschluss befindet sich bei Yamaha-Motorrädern meist unter der Sitzbank oder hinter einer Seitenverkleidung.
Yamaha-Modelle mit diesem Anschluss besitzen keinen 16-poligen OBD2-Anschluss. Mit dem Kabel erreicht Ihr Diagnosegerät die Motorsteuerung über K-Line, sodass Sie Fehlercodes auslesen und löschen sowie Live-Daten anzeigen können. Das Kabel passt nur die Steckverbindung physisch an; das Diagnosegerät muss die Yamaha-Diagnose selbst unterstützen.
VORTEILE
HINWEISE
Anwendungen und Funktionen
Das Kabel ist für Mechaniker und Motorradfahrer bestimmt, die Yamaha-Modelle mit 3-poligem Anschluss auslesen.
Systeme, auf die Sie zugreifen können
- Motorsteuerung: Einspritzung und Zündung.
- Weitere Systeme: Je nach Modell und Ausstattung.
Was Sie tun können
- Fehlercodes: Auslesen und löschen.
- Live-Daten: Aktuelle Sensorwerte anzeigen.
- Identifikation: Software- und Hardwareversion der ECU.
- Weitere Funktionen: Je nach Funktionsumfang Ihres Diagnosegeräts.
So verwenden Sie es
- Anschluss finden: Suchen Sie den 3-poligen Stecker unter der Sitzbank oder einer Seitenverkleidung.
- Anschließen: Stecken Sie den 3-poligen Stecker in den Anschluss.
- Diagnosegerät verbinden: Schließen Sie den 16-poligen Stecker an das Kabel an.
- Zündung einschalten: Schalten Sie die Zündung ein, ohne den Motor zu starten.
- Auslesen: Wählen Sie Yamaha, das Modell und das System.
Kompatible Fahrzeuge und Anwendungen
Maßgeblich ist der 3-polige Yamaha-Diagnoseanschluss. Welchen Stecker Ihr Yamaha besitzt, hängt von Modell und Generation ab.
Yamaha:
- Motorräder und Roller: Mit 3-poligem K-Line-Anschluss.
Lieferumfang
- 1x Yamaha 3-poliges OBD – 16-poliges OBD2 Adapterkabel | Motorrad
Technische Spezifikationen
Allgemein
- Die Marke des Kabels oder Adapters. Sie muss häufig zur Marke Ihres Diagnosegeräts passen.Marke
- AsTools
- Um welche Produktart es sich handelt: ein einzelnes Adapterkabel, ein Adapter ohne Kabel oder ein komplettes Set.Produktart
- Adapterkabel
Anschlüsse
- Der Stecker auf der Seite Ihres Diagnosegeräts oder Ihrer Schnittstelle. Meist ein 16-poliger OBD2-Stecker.Anschluss Geräteseite
- 16-polig OBD2 (J1962)
- Über welche Datenleitungen das Kabel Signale überträgt. Fahrzeug und Tester müssen dieselbe Kommunikationsart verwenden.Kommunikation
- K-line
Weitere Spezifikationen
- Anwendung
- Yamaha-Motorräder mit 3-poliger Diagnosebuchse
- Anschluss Fahrzeugseite
- 3-Pin Yamaha
- Funktionsweise
- Passiv, keine Protokollwandlung
